نئوپرن پل؛ قطعهای کوچک با نقشی بزرگ در دوام و عملکرد پلها
وقتی صحبت از ساخت پلهای مقاوم و ایمن میشود، معمولاً ذهن ما به سمت بتن، فولاد، کابلها و سازههای عظیم میرود؛ اما در میان تمام این اجزای بزرگ، قطعاتی وجود دارند که با وجود ابعاد کوچک، نقش مهمی در عملکرد صحیح سازه ایفا میکنند. یکی از این قطعات، نئوپرن پل است. اما نئوپرن پل چیست و چرا استفاده از آن در سازه پل اهمیت دارد؟ نئوپرن پل یا تکیهگاه الاستومری، قطعهای انعطافپذیر است که در محل اتصال بخشهای مختلف پل قرار میگیرد و وظیفه آن انتقال کنترلشده نیروها، جذب بخشی از ارتعاشات و فراهم کردن امکان حرکات و دورانهای مورد نیاز سازه است.
نئوپرن چیست؟
نئوپرن در اصل نام رایج نوعی لاستیک مصنوعی بر پایه پلیکلروپرن است که به دلیل برخورداری از ترکیبی از انعطافپذیری، مقاومت مکانیکی و مقاومت مناسب در برابر عوامل محیطی، در صنایع مختلف مورد استفاده قرار میگیرد.
البته زمانی که از واژه نئوپرن در صنعت پلسازی صحبت میکنیم، منظور صرفاً یک ورق لاستیکی ساده نیست. نئوپرن مورد استفاده در پلها معمولاً در قالب تکیهگاههای الاستومری طراحی و تولید میشود و بسته به نوع سازه و میزان بارگذاری میتواند دارای لایههای لاستیکی و در برخی مدلها لایههای فولادی تقویتکننده باشد.
تکیهگاه الاستومری باید بتواند ضمن تحمل بارهای واردشده، حرکات طبیعی سازه را نیز مدیریت کند. پلها در طول عمر خود تحت تأثیر عوامل مختلفی مانند تغییرات دمایی، بارهای متحرک، خزش و جمعشدگی بتن و همچنین نیروهای دینامیکی قرار میگیرند. بنابراین اتصال کاملاً صلب بین عرشه و پایه در بسیاری از شرایط نمیتواند پاسخ مناسبی به رفتار واقعی سازه بدهد.
اینجاست که نئوپرن پل اهمیت پیدا میکند.
نئوپرن در پل چه وظیفهای دارد؟
برای درک بهتر عملکرد نئوپرن در پل، باید به این موضوع توجه کرد که عرشه پل یک عضو کاملاً ثابت و بدون حرکت نیست. با عبور وسایل نقلیه، تغییر دما و تغییر شرایط بارگذاری، عرشه میتواند دچار حرکات بسیار جزئی شود.
تکیهگاه الاستومری در محل اتصال عرشه به زیرسازه قرار میگیرد و این حرکات را تا محدوده طراحیشده مدیریت میکند. نئوپرن میتواند تحت فشار قرار بگیرد و در اثر نیروهای افقی، تغییرشکل برشی داشته باشد. همچنین بسته به نوع و طراحی تکیهگاه، امکان دوران نسبی میان اجزای سازه را فراهم میکند.
به همین دلیل، نئوپرن در پل تنها یک قطعه لاستیکی برای جدا کردن دو سطح نیست؛ بلکه بخشی از سیستم انتقال نیرو و کنترل حرکت سازه محسوب میشود.
در تکیهگاههای الاستومری مسلح، لایههای فولادی داخلی نیز به افزایش سختی قائم کمک میکنند، در حالی که لایههای الاستومری امکان تغییرشکل برشی و دوران مورد نیاز را فراهم میسازند. این ترکیب باعث میشود تکیهگاه بتواند هم بارهای قائم را تحمل کند و هم رفتار انعطافپذیر مورد نیاز سازه را داشته باشد.
چرا استفاده از نئوپرن پل اهمیت دارد؟
پلها برخلاف بسیاری از سازههای ساختمانی، به صورت مداوم تحت بارهای متحرک قرار دارند. خودروها و وسایل نقلیه مختلف دائماً از روی عرشه عبور میکنند و همین موضوع باعث ایجاد نیروهای دینامیکی و ارتعاشات میشود.
از طرف دیگر، تغییرات دما میتواند باعث انبساط و انقباض اجزای سازه شود. اگر این حرکات به شکل مناسب در طراحی اتصالها در نظر گرفته نشوند، ممکن است تنشهای ناخواستهای در بخشهای مختلف پل ایجاد شود.
نئوپرن پل با ایجاد یک اتصال الاستیک، امکان کنترل این حرکات را فراهم میکند.
به بیان ساده، تکیهگاه نئوپرنی کمک میکند عرشه پل در محدودهای که برای آن طراحی شده، حرکت و دوران داشته باشد؛ بدون اینکه تمام این حرکات مستقیماً به پایهها و سایر اجزای سازه منتقل شوند.
این ویژگی یکی از مهمترین دلایل استفاده گسترده از تکیهگاههای الاستومری در پروژههای پلسازی است. منابع تخصصی حوزه پل نیز عملکرد این تکیهگاهها را در انتقال نیروهای قائم و افقی و فراهم کردن امکان جابهجایی و دوران سازه مورد توجه قرار میدهند.
انواع نئوپرن مورد استفاده در پلها
نئوپرن پل را نمیتوان یک محصول کاملاً یکسان برای تمام پروژهها در نظر گرفت. نوع تکیهگاه مورد استفاده باید بر اساس شرایط پروژه، بارهای واردشده، میزان جابهجایی و دوران مورد نیاز و سایر پارامترهای طراحی انتخاب شود.
نئوپرن غیر مسلح
یکی از انواع رایج، نئوپرن ساده یا غیرمسلح است که ساختار سادهتری دارد و در شرایطی که ظرفیتها و حرکات مورد نیاز اجازه دهد، مورد استفاده قرار میگیرد.
نئوپرن مسلح

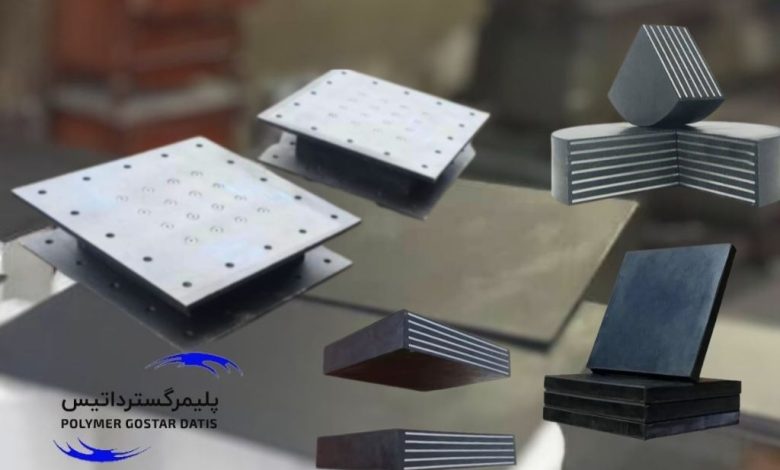

نوع دیگر، نئوپرن مسلح یا لایهای است. در این مدل، صفحات فولادی در میان لایههای الاستومری قرار میگیرند. وجود این صفحات باعث افزایش سختی قائم تکیهگاه میشود، در حالی که لایههای لاستیکی همچنان امکان تغییرشکل برشی را فراهم میکنند.
در پروژههایی که نیاز به کاهش اصطکاک و تسهیل حرکت وجود دارد، میتوان از سیستمهای تخصصیتر مانند تکیهگاههایی با سطوح لغزشی استفاده کرد. انتخاب این سیستمها به الزامات طراحی و شرایط عملکردی پروژه بستگی دارد.
بنابراین نمیتوان صرفاً بر اساس ابعاد ظاهری، یک نئوپرن را برای هر پل مناسب دانست. طراحی و انتخاب تکیهگاه باید متناسب با شرایط واقعی سازه انجام شود.
نئوپرن در پل چگونه نیرو را منتقل میکند؟
یکی از مهمترین ویژگیهای نئوپرن در پل، توانایی آن در انتقال نیرو در کنار ایجاد انعطافپذیری است.
در حالت کلی، بارهای قائم از عرشه به تکیهگاه و سپس به پایه یا کوله پل منتقل میشوند. نئوپرن باید در برابر این بارها ظرفیت کافی داشته باشد و تغییر شکل آن در محدوده قابل قبول باقی بماند.
همزمان، نیروهای افقی و حرکات ناشی از تغییرات دمایی یا سایر عوامل نیز باید مدیریت شوند. در یک تکیهگاه الاستومری، تغییرشکل برشی لاستیک امکان جابهجایی نسبی را فراهم میکند.
همچنین هنگام دوران عرشه، توزیع تنش و تغییرشکل در تکیهگاه تغییر میکند. بنابراین طراحی نئوپرن پل باید به شکلی باشد که این حرکات بدون ایجاد تنشهای نامطلوب در سیستم تکیهگاهی امکانپذیر باشند.
این ویژگیها نشان میدهند که نئوپرن پل یک قطعه ساده و عمومی نیست، بلکه باید به عنوان یکی از اجزای مهندسی سیستم پل در نظر گرفته شود.
مهمترین مزایای استفاده از نئوپرن پل
استفاده از تکیهگاههای الاستومری در پلها مزایای مختلفی دارد که مهمترین آنها عبارتاند از:
۱. امکان کنترل حرکات سازه
نئوپرن به سازه اجازه میدهد حرکات کنترلشدهای را که در اثر عوامل مختلف ایجاد میشوند، تجربه کند. این موضوع به کاهش انتقال برخی حرکات و نیروهای ناخواسته کمک میکند.
۲. تحمل بارهای قائم
تکیهگاههای الاستومری مسلح میتوانند ظرفیت مناسبی برای تحمل بارهای فشاری داشته باشند. صفحات فولادی داخلی در ساختار برخی انواع نئوپرن، نقش مهمی در افزایش سختی قائم دارند.
۳. امکان تغییرشکل برشی
یکی از ویژگیهای اصلی لاستیک، قابلیت تغییرشکل است. این قابلیت در نئوپرن پل برای ایجاد جابهجاییهای افقی کنترلشده اهمیت دارد.
۴. کاهش انتقال ارتعاشات
رفتار الاستومری نئوپرن میتواند به کاهش بخشی از ارتعاشات و ضربات منتقلشده در سیستم کمک کند. به همین دلیل، این قطعات در طراحی تکیهگاههای سازهای مورد توجه قرار گرفتهاند.
۵. ساختار نسبتاً ساده
در مقایسه با برخی سیستمهای مکانیکی پیچیده، تکیهگاههای الاستومری ساختار نسبتاً سادهای دارند و فاقد مجموعه بزرگی از قطعات متحرک هستند.
۶. نیاز کمتر به تعمیرات مکانیکی
یکی از ویژگیهای تکیهگاههای الاستومری این است که برخلاف برخی سیستمهای مکانیکی، فاقد اجزای متحرک پیچیده هستند و همین موضوع میتواند فرآیند نگهداری را سادهتر کند
چه عواملی بر عملکرد نئوپرن پل تأثیر میگذارند؟
عملکرد مناسب نئوپرن تنها به جنس لاستیک وابسته نیست. طراحی صحیح، ابعاد، ضخامت لایهها، نوع تقویتکننده، شرایط بارگذاری و کیفیت تولید همگی در عملکرد نهایی تکیهگاه تأثیر دارند.
یکی از عوامل مهم، میزان بار قائم وارد بر تکیهگاه است. همچنین مقدار جابهجایی افقی و دوران مورد انتظار باید در طراحی لحاظ شود.
شرایط محیطی نیز اهمیت زیادی دارد. نئوپرن مورد استفاده در پل باید بتواند در برابر شرایط محیطی پروژه عملکرد قابل قبولی داشته باشد. تغییرات دمایی، رطوبت، تابش و سایر عوامل محیطی میتوانند در طول زمان بر عملکرد مواد الاستومری تأثیر بگذارند.
از طرف دیگر، کیفیت مواد اولیه و فرآیند تولید نیز اهمیت بالایی دارد. حتی اگر طراحی یک تکیهگاه مناسب باشد، استفاده از مواد اولیه نامناسب یا تولید غیراستاندارد میتواند عملکرد محصول نهایی را تحت تأثیر قرار دهد.
به همین دلیل، انتخاب تولیدکننده و بررسی مشخصات فنی محصول یکی از مراحل مهم در خرید نئوپرن پل است.
نئوپرن پل چگونه انتخاب میشود؟
انتخاب نئوپرن باید بر اساس نیازهای مهندسی پروژه انجام شود، نه صرفاً بر اساس قیمت یا ابعاد.
در مرحله انتخاب، پارامترهایی مانند بارهای قائم، نیروهای افقی، میزان جابهجایی، دوران، ابعاد تکیهگاه، شرایط محیطی و نوع سازه باید بررسی شوند.
برای مثال، نئوپرنی که برای یک سازه با بارگذاری مشخص طراحی شده است، لزوماً برای پروژهای دیگر با بارگذاری و شرایط حرکتی متفاوت مناسب نیست.
به همین دلیل توصیه میشود پیش از سفارش، اطلاعات فنی پروژه در اختیار تولیدکننده یا تأمینکننده قرار گیرد تا محصول بر اساس نیاز واقعی سازه بررسی و انتخاب شود.
این مسئله بهخصوص در پروژههای پلسازی اهمیت بیشتری دارد؛ زیرا عملکرد نامناسب تکیهگاه میتواند روی نحوه انتقال نیرو و حرکت میان روسازه و زیرسازه اثر بگذارد.
کیفیت تولید؛ حلقه مهم در عملکرد نئوپرن
نئوپرن پل از جمله محصولاتی است که کیفیت ساخت آن میتواند تأثیر مستقیمی بر عملکرد نهایی داشته باشد. کنترل مشخصات مواد اولیه، یکنواختی لایههای لاستیکی، کیفیت اتصال لایههای فولادی در انواع مسلح و کنترل ابعادی از جمله مواردی هستند که در فرآیند تولید اهمیت دارند.
از سوی دیگر، هر پروژه ممکن است نیازهای متفاوتی داشته باشد. بنابراین تولید نئوپرن در ابعاد و مشخصات سفارشی میتواند در بسیاری از پروژهها اهمیت پیدا کند.
تولیدکننده باید بتواند مشخصات فنی مورد نیاز پروژه را بررسی کرده و محصولی متناسب با شرایط طراحی ارائه دهد.
کاربرد نئوپرن فراتر از پلها
اگرچه یکی از شناختهشدهترین کاربردهای نئوپرن در حوزه مهندسی عمران، استفاده به عنوان تکیهگاه پل است، اما این ماده و محصولات الاستومری ساختهشده از آن کاربردهای دیگری نیز دارند.
نئوپرن و الاستومرهای مشابه میتوانند در انواع سازههای بتنی و فولادی، تجهیزات صنعتی، ماشینآلات و سیستمهایی که نیاز به جذب ارتعاش، آببندی، انعطافپذیری یا جداسازی نسبی دارند، مورد استفاده قرار گیرند.
با این حال، نوع نئوپرن مورد نیاز برای هر کاربرد با توجه به شرایط عملکردی متفاوت است. به همین دلیل، انتخاب محصول باید بر اساس کاربرد نهایی انجام شود.
هنگام خرید نئوپرن پل به چه نکاتی توجه کنیم؟
اگر برای یک پروژه عمرانی به دنبال خرید نئوپرن پل هستید، بهتر است پیش از سفارش چند موضوع را بررسی کنید.
- اول، مشخصات فنی پروژه را مشخص کنید. میزان بار، ابعاد، جابهجایی و دوران مورد نیاز باید تا حد امکان مشخص باشد.
- دوم، نوع نئوپرن را بر اساس شرایط سازه انتخاب کنید. نئوپرن ساده و نئوپرن مسلح کاربردهای یکسانی ندارند و انتخاب آنها باید با توجه به طراحی انجام شود.
- سوم، کیفیت مواد اولیه و فرآیند تولید را بررسی کنید. کیفیت الاستومر و تقویتکنندههای مورد استفاده میتواند بر عملکرد محصول اثرگذار باشد.
- چهارم، ابعاد و تلرانسهای محصول را کنترل کنید. تکیهگاه باید متناسب با محل نصب و مشخصات طراحی تولید شود.
- پنجم، از تأمینکنندهای خرید کنید که توانایی ارائه اطلاعات فنی و مشاوره متناسب با پروژه را داشته باشد.
- این موارد کمک میکنند انتخاب نهایی تنها بر اساس قیمت انجام نشود و عملکرد واقعی محصول نیز در نظر گرفته شود.
نئوپرن؛ قطعهای کوچک با اهمیت سازهای بالا
در یک پل، بسیاری از اجزا در نگاه اول بسیار مهمتر از یک تکیهگاه الاستومری به نظر میرسند؛ اما عملکرد صحیح اتصال میان عرشه و زیرسازه تا حد زیادی به انتخاب و طراحی مناسب تکیهگاه وابسته است.
نئوپرن پل با ایجاد یک اتصال الاستیک، امکان انتقال نیرو و در عین حال مدیریت حرکات نسبی سازه را فراهم میکند. قابلیت تحمل فشار، تغییرشکل برشی و امکان همراهی با حرکات و دورانهای طراحیشده، از مهمترین ویژگیهایی هستند که باعث شدهاند تکیهگاههای الاستومری به یکی از راهکارهای شناختهشده در پلسازی تبدیل شوند.
در نهایت، انتخاب نئوپرن مناسب باید بر پایه مشخصات مهندسی پروژه، شرایط بارگذاری، حرکات مورد انتظار و کیفیت ساخت انجام شود. به همین دلیل، هنگام تهیه این محصول بهتر است علاوه بر قیمت، مشخصات فنی، کیفیت مواد اولیه، فرآیند تولید و توانایی تولیدکننده در ارائه محصول متناسب با نیاز پروژه نیز مورد توجه قرار گیرد.
اگر هدف، ساخت یا تأمین یک تکیهگاه مطمئن برای پروژههای پلسازی است، شناخت دقیق نئوپرن، نئوپرن پل و نحوه عملکرد نئوپرن در پل اولین قدم برای انتخاب صحیح این محصول است.
