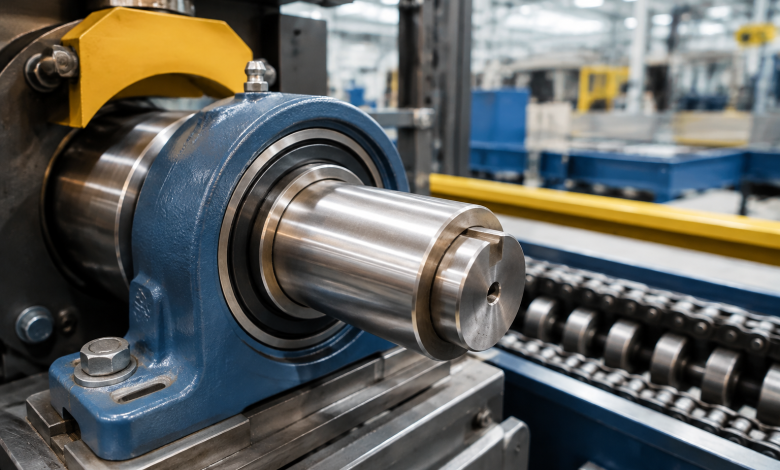

راهنمای جامع شناخت، تحلیل فنی و انتخاب بلبرینگ‌های SKF

میراث کیفیت و نوآوری سوئدی

وقتی صحبت از انتقال قدرت، کاهش اصطکاک و حرکت دورانی در صنایع مدرن می‌شود، نام SKF (Svenska Kullagerfabriken) به عنوان استاندارد طلایی این صنعت خودنمایی می‌کند. این کمپانی سوئدی که در سال ۱۹۰۷ توسط اسون وینکوئیست (مخترع بلبرینگ‌های خودتنظیم) تاسیس شد، امروزه با بیش از یک قرن تجربه، بزرگ‌ترین تولیدکننده یاتاقان و بلبرینگ در جهان است.

محصولات SKF صرفاً قطعاتی برای چرخیدن نیستند؛ آن‌ها شاهکارهای مهندسی متالورژی و طراحی مکانیکی هستند که بهینه‌سازی مصرف انرژی و افزایش طول عمر تجهیزات صنعتی را تضمین می‌کنند.

۲. متالورژی و فناوری ساخت؛ راز طول عمر بلبرینگ‌های SKF

یکی از دلایل اصلی متمایز بودن بلبرینگ‌SKF، تمرکز فوق‌العاده بر متالورژی و خلوص فولاد مصرفی است.

• فولاد گرید بالا (High-Clean Steel): SKF از فولادهای آلیاژی کربن-کروم با خلوص بسیار بالا استفاده می‌کند که میزان ناخالصی‌های اکسیژنی در آن‌ها نزدیک به صفر است. این امر مقاومت در برابر خستگی ساختاری (Fatigue Life) را به شدت افزایش می‌دهد.
• عملیات حرارتی اختصاصی: فرآیندهای پیشرفته سخت‌کاری سطحی به بلبرینگ‌ها اجازه می‌دهد تا در دماهای کاری بالا (گاهی تا بیش از ۲۰۰ درجه سانتی‌گراد در گریدهای خاص) پایداری ابعادی خود را حفظ کنند.
• روانکاری هوشمند (SKF Explorer): کلاس استاندارد Explorer در محصولات SKF، با بهینه‌سازی زبری سطح (Roughness) ساچمه‌ها و رینگ‌ها، ضریب اصطکاک را به حداقل رسانده و ضخامت فیلم روغن روان‌کننده را در بهینه‌ترین حالت نگه‌ می‌دارد.

۳. انواع پرکاربرد بلبرینگ‌های SKF و کاربرد فنی آن‌ها

بلبرینگ‌های SKF بر اساس نوع بار وارد شده (شعاعی، محوری یا ترکیبی) و شرایط محیطی به دسته‌های گوناگونی تقسیم می‌شوند:

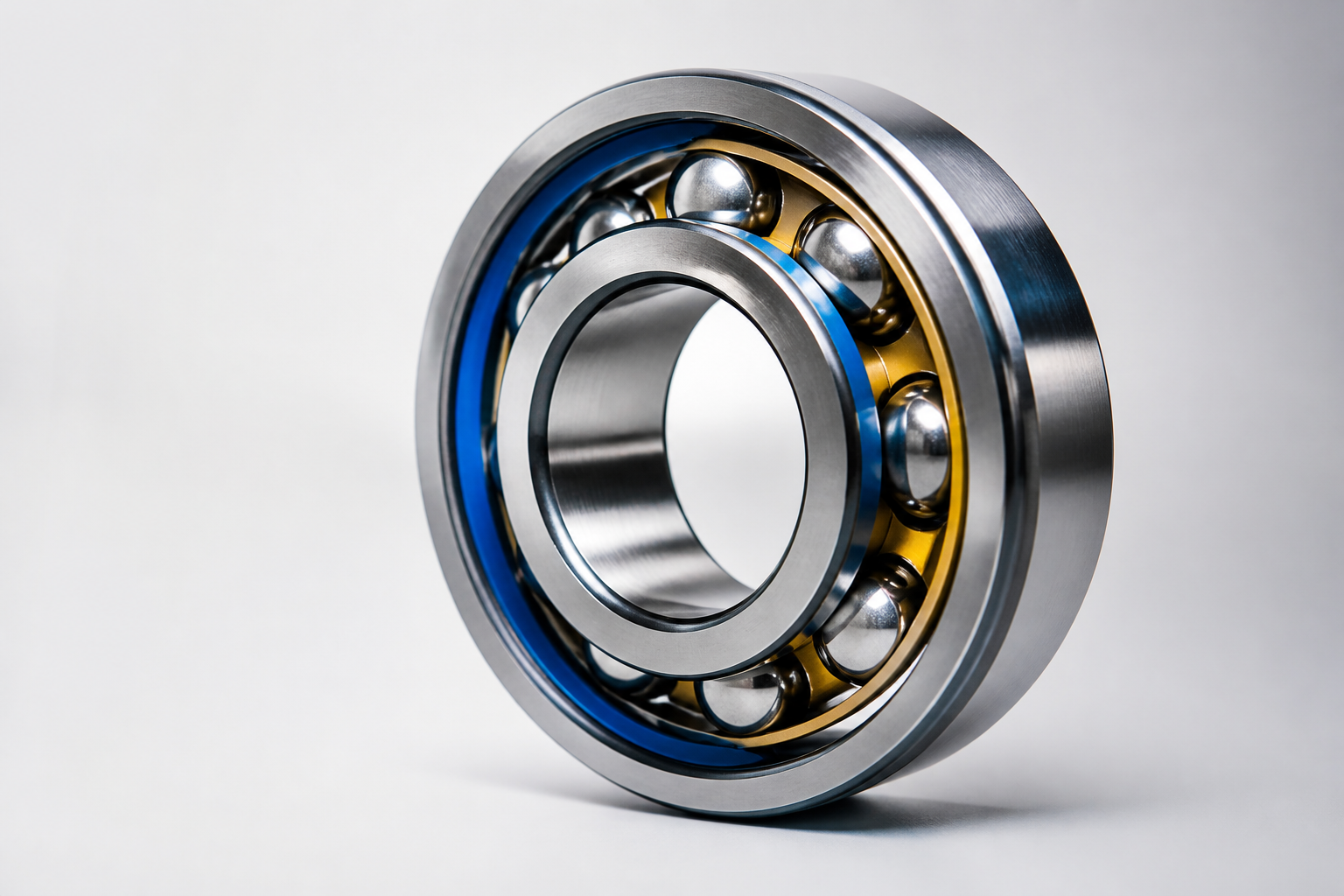

الف) بلبرینگ‌های شیار عمیق (Deep Groove Ball Bearings)

• ویژگی‌ها: همه‌کاره‌ترین نوع بلبرینگ با طراحی ساده، غیرقابل تفکیک و مناسب برای سرعت‌های بسیار بالا.
• تحمل بار: عمدتاً بار شعاعی و مقدار کمی بار محوری از هر دو جهت.
• پسوندها و آب‌بندها:
  • 2Z یا ZZ: آب‌بند فلزی در دو طرف (بدون تماس، مناسب سرعت بالا).
  • 2RS1 یا 2RSH: آب‌بند لاستیکی اصطکاکی در دو طرف (مقاوم در برابر گرد و غبار و نفوذ آب).

ب) بلبرینگ‌های تماس زاویه‌ای (Angular Contact Ball Bearings)

• ویژگی‌ها: حلقه‌های داخلی و خارجی نسبت به یکدیگر در جهت محور بلبرینگ تغییر مکان داده‌اند.
• تحمل بار: تحمل بارهای ترکیبی همزمان (شعاعی و محوری سنگین). هرچه زاویه تماس (معمولاً ۴۰ درجه با پسوند B) بیشتر باشد، قدرت تحمل بار محوری بیشتر است.
• انواع: یک ردیفه (Single Row)، دو ردیفه (Double Row) و تماس چهار نقطه‌ای.

ج) بلبرینگ‌های خودتنظیم (Self-Aligning Ball Bearings)

• ویژگی‌ها: دارای دو ردیف ساچمه و یک مسیر دوار مشترک در رینگ خارجی هستند که به بلبرینگ اجازه می‌دهد تا انحراف شفت نسبت به محفظه (Misalignment) را تا چند درجه خنثی کند.
• کاربرد: شفت‌های بلند، صنایع کشاورزی و نوار نقاله‌ها که احتمال خمیدگی یا عدم هم‌راستایی در آن‌ها بالا است.

د) بلبرینگ‌های کف‌گرد (Thrust Ball Bearings)

• ویژگی‌ها: طراحی شده در دو نوع یک‌طرفه و دوطرفه.
• تحمل بار: صرفاً برای تحمل بارهای محوری شدید طراحی شده‌اند و نباید تحت هیچ‌گونه بار شعاعی قرار گیرند.

۴. سیستم نام‌گذاری و کدهای فنی SKF (Designation System)

سیستم کدگذاری SKF یک زبان مهندسی استاندارد است. یک کد فنی معمولاً از یک پیش‌کد (Prefix)، کد اصلی (Basic Designation) و پس‌کد (Suffix) تشکیل شده است:

$$\text{Designation}=\text{[Prefix]}+\text{[Basic Designation]}+\text{[Suffix]}$$

مثال: تحلیل کد 6204-2RSH/C3

1. عدد ۶ (بخش اول کد اصلی): نشان‌دهنده نوع بلبرینگ است (در اینجا: بلبرینگ شیار عمیق یک ردیفه).
2. عدد ۲ (بخش دوم کد اصلی): نشان‌دهنده سری پهنا یا قطر (سری سبُک/متوسط).
3. دو رقم آخر (04): نشان‌دهنده قطر داخلی (شفت) بلبرینگ است. برای ابعاد بزرگتر از ۹ میلی‌متر، این عدد ضربدر ۵ می‌شود تا قطر داخلی به میلی‌متر به دست آید:$$04\times 5=20\text{ mm}$$
4. پس‌کد 2RSH: نشان‌دهنده آب‌بند لاستیکی با کارایی بالا در دو طرف بلبرینگ است.
5. پس‌کد C3: نشان‌دهنده لقی داخلی (Internal Clearance) بیشتر از حد نرمال است که برای دورهای بالا یا دماهای بالا که قطعات دچار انبساط حرارتی می‌شوند، کاربرد دارد.

۵. مزایای رقابتی بلبرینگ‌های SKF نسبت به رقبا

در بازار جهانی بیرینگ، برندهای متعددی مانند FAG (آلمان)، NSK (ژاپن) و Timken (آمریکا) حضور دارند. با این حال، SKF به دلایل زیر همچنان رهبر بازار است:

• دقت ابعادی فوق‌العاده بالا: کاهش شدید ارتعاشات (Vibration) و نویز صوتی دستگاه.
• نرم‌افزارهای محاسباتی مهندسی: نرم‌افزار پلتفرم SKF Bearing Select به مهندسان اجازه می‌دهد تا عمر مفید بلبرینگ را بر اساس بارهای واقعی، نوع روانکار و دمای کاری شبیه‌سازی کنند.
• سیستم آب‌بندی پیشرفته: تکنولوژی‌های آب‌بند اختصاصی که مانع از خروج روانکار و ورود ذرات آلاینده محیطی می‌شوند.

۶. نحوه تشخیص بلبرینگ اصلی SKF از نمونه‌های تقلبی

به دلیل ارزش افزوده بالا و محبوبیت این برند، نمونه‌های تقلبی (Fake) در بازار بسیار رایج هستند. برای راستی‌آزمایی اصالت کالا، مراحل زیر توصیه می‌شود:

1. نرم‌افزار رسمی SKF Authenticate: کمپانی SKF اپلیکیشنی توسعه داده که کاربران با عکاسی از بارکد جعبه و خود بلبرینگ، تصاویر را مستقیماً برای کارشناسان کنترل کیفیت سوئد ارسال کرده و تاییدیه اصالت را به صورت رایگان دریافت می‌کنند.
2. کیفیت حکاکی روی رینگ: در بلبرینگ‌های اصلی، برند، کشور سازنده (مثلاً Made in Italy یا Made in France و غیره) و کد فنی با لیزر بسیار دقیق یا روش الکتروشیمیایی بدون هیچ‌گونه لبه یا نامنظمی حک شده است.
3. کیفیت بسته‌بندی: جعبه‌های آبی‌رنگ نمادین SKF دارای الگوهای چاپ منظم، بارکد دقیق و جنس مقوای مرغوب هستند.

رولبرینگ SKF (یاطاقان غلتشی)

رولبرینگ skf یعنی یاطاقانی که بار را با غلتک (نه فقط با تماس لغزشی) تحمل می‌کند؛ معمولاً برای بارهای سنگین‌تر و سرعت‌های متوسط تا بالا مناسب‌تر از بلبرینگ ساده است.

انواع رایج SKF

content_copy

نوع	کاربرد
غلتک استوانه‌ای (Cylindrical)	موتور، گیربکس، ماشین‌ابزار
غلتک مخروطی (Tapered)	چرخ خودرو، محور، بار شعاعی + محوری
غلتک بشکه‌ای (Spherical)	تنظیم خودکار، ارتعاش، صنایع سنگین
سوزنی (Needle)	فضای محدود، جعبه‌دنده
استوانه‌ای با ردیف دو	بار سنگین شعاعی

نکات انتخاب

• بار: شعاعی، محوری یا ترکیبی
• سرعت: محدودیت سرعت هر سری (مثلاً 62xx، 30xx و …)
• دقت: کلاس P0 تا P4/P2 برای اسپیندل
• سیل: 2RS (دو طرف لاستیک)، ZZ (فلزی)، باز (روغن‌کاری دوره‌ای)
• کدگذاری SKF: مثلاً 6205-2RS1 = بلبرینگ شیار عمیق، سایز استاندارد، سیل هر دو طرف

گریس SKF

گریس SKF برای یاطاقان، اتصالات و شرایط صنعتی طراحی شده و اغلب با سیستم LGHP / LGMT / LGWA و غیره شناخته می‌شود.

خانواده‌های پرکاربرد

content_copy

سری	ویژگی	کاربرد
LGHP 2	دمای بالا، پایداری	موتور، بلبرینگ با دمای زیاد
LGMT 2	عمومی، مقاوم در برابر آب	صنایع عمومی، رطوبت
LGWA 2	بار سنگین، فشار بالا	ماشین‌آلات سنگین
LGEP 2	دمای پایین	مناطق سرد
LGFD 2	غذایی (Food grade)	صنایع غذایی و دارویی

نکات فنی

• غلظت (NLGI): معمولاً 2 برای یاطاقان عمومی؛ 3 برای نصب عمودی یا لرزش
• پایه: لیتیوم، کلسیم، پلی‌اوره — باید با ماده سازگار با بلبرینگ و سیل باشد
• مقدار: پر کردن حدود ۳۰–۵۰٪ فضای آزاد یاطاقان (بیش از حد = گرمای اضافه)
• فاصله ری‌گریس: طبق جدول SKF بر اساس سرعت، اندازه یاطاقان و نوع گریس

3. یاطاقان SKF (بلبرینگ و غیره)

علاوه بر رولبرینگ، SKF این‌ها را هم دارد:

بلبرینگ شیار عمیق (Deep groove)

• پرمصرف‌ترین نوع؛ موتور، پمپ، فن
• سری 62xx، 63xx، 60xx

یاطاقان خودتنظیم (Self-aligning)

• جبران ناهم‌محوری شفت

یاطاقان محوری (Thrust)

• بار محوری خالص

یاطاقان یکپارچه (Unit bearings)

• UC / UCP / UCF (پایه‌دار، فلنج‌دار) برای نوار نقاله و تجهیزات سبک

خدمات مرتبط SKF

• بازسازی (Remanufacturing) یاطاقان
• پایش وضعیت (Condition monitoring)
• محاسبه عمر L10 در نرم‌افزار و کاتالوگ

4. ابزار SKF

ابزار SKF برای نصب، دمونتاژ، تراز، روغن‌کاری و اندازه‌گیری می‌فروشد:

نصب و دمونتاژ

content_copy

ابزار	کاربرد
مجموعه کشیدن (Puller)	بیرون کشیدن یاطاقان از شفت/هاب بدون آسیب
هیدرولیک / مکانیکی	یاطاقان‌های بزرگ و سفت
آداپتور نصب (Mounting kit)	فشار یکنواخت روی حلقه درونی/بیرونی
گرمای القایی (Induction heater)	گرم کردن یاطاقان برای نصب بدون ضربه (مثلاً TIH سری)

اندازه‌گیری و تراز

• سنجنده لرزش / دما برای پایش یاطاقان
• ابزار تراز شفت (Shaft alignment) مثل TKSA
• کولیمتر، میکرومتر برای اندازه شفت و سیت

روغن‌کاری

• گریس‌گان (Grease gun) با فشار و دوز مشخص
• اتصالات ری‌گریس (Grease fittings)
• پمپ و سیستم اتوماتیک ری‌گریس برای خطوط تولید

آموزش

• SKF اغلب روش TMFT (Mounting and Fitting) و استانداردهای نصب صحیح را آموزش می‌دهد؛ نصب اشتباه علت رایج خرابی زودرس است.
