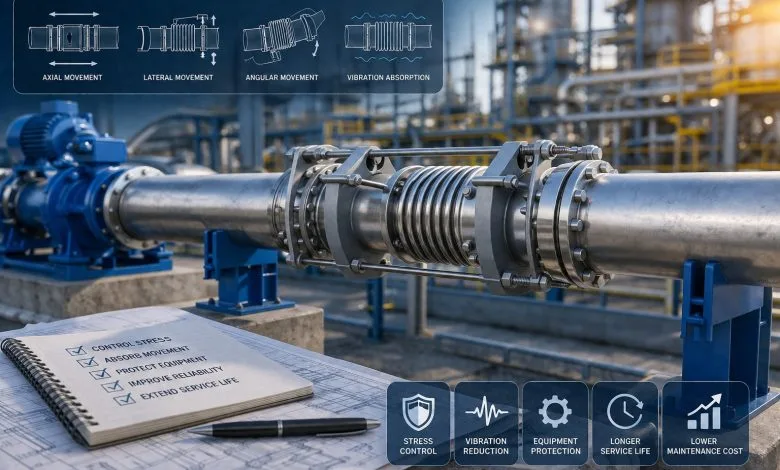

کنترل تنش و ارتعاش در خطوط لوله صنعتی؛ چرا تجهیزات جبرانکننده حرکت اهمیت دارند؟
در طراحی سیستمهای پایپینگ صنعتی، تنها انتخاب لوله، فلنج و شیرآلات کافی نیست. یکی از مهمترین چالشهایی که مهندسان در زمان طراحی با آن روبهرو هستند، کنترل تنشهای ناشی از انبساط حرارتی، ارتعاش تجهیزات دوار، نشست سازه و جابهجاییهای مکانیکی است.
اگر این نیروها بهدرستی مدیریت نشوند، میتوانند باعث افزایش تنش در خطوط لوله، آسیب به نازل پمپها، ترک در محل جوشها، نشتی فلنجها و حتی کاهش عمر تجهیزات فرآیندی شوند. به همین دلیل، در استانداردهای طراحی پایپینگ مانند ASME B31.1، ASME B31.3 و دستورالعملهای EJMA، استفاده از تجهیزات جبرانکننده حرکت بهعنوان یکی از بخشهای مهم طراحی مکانیکی خطوط لوله در نظر گرفته میشود.
انبساط حرارتی؛ یکی از مهمترین منابع تنش در پایپینگ
هر لوله فولادی با افزایش دما دچار افزایش طول میشود. شاید این افزایش طول در خطوط کوتاه ناچیز به نظر برسد، اما در خطوطی با طول چند ده یا چند صد متر، میزان انبساط میتواند به چندین سانتیمتر برسد.
اگر این تغییر طول مهار نشود، نیروهای قابل توجهی به تجهیزات زیر وارد خواهد شد:
- پمپها
- مبدلهای حرارتی
- مخازن تحت فشار
- شیرآلات صنعتی
- ساپورتها و انکرها
به همین دلیل، تحلیل تنش (Pipe Stress Analysis) یکی از مراحل اصلی طراحی خطوط انتقال سیالات است.
تنها Loop Expansion همیشه بهترین راهکار نیست
در گذشته، مهندسان برای جبران انبساط حرارتی از خمهای U شکل یا Expansion Loop استفاده میکردند. اگرچه این روش همچنان کاربرد دارد، اما در بسیاری از پروژههای مدرن به دلیل محدودیت فضا، افزایش وزن سازه و هزینه اجرا، استفاده از آن مقرونبهصرفه نیست.
به همین دلیل امروزه تجهیزات جبرانکننده حرکت (Expansion Devices) به یکی از اجزای اصلی سیستمهای پایپینگ تبدیل شدهاند.

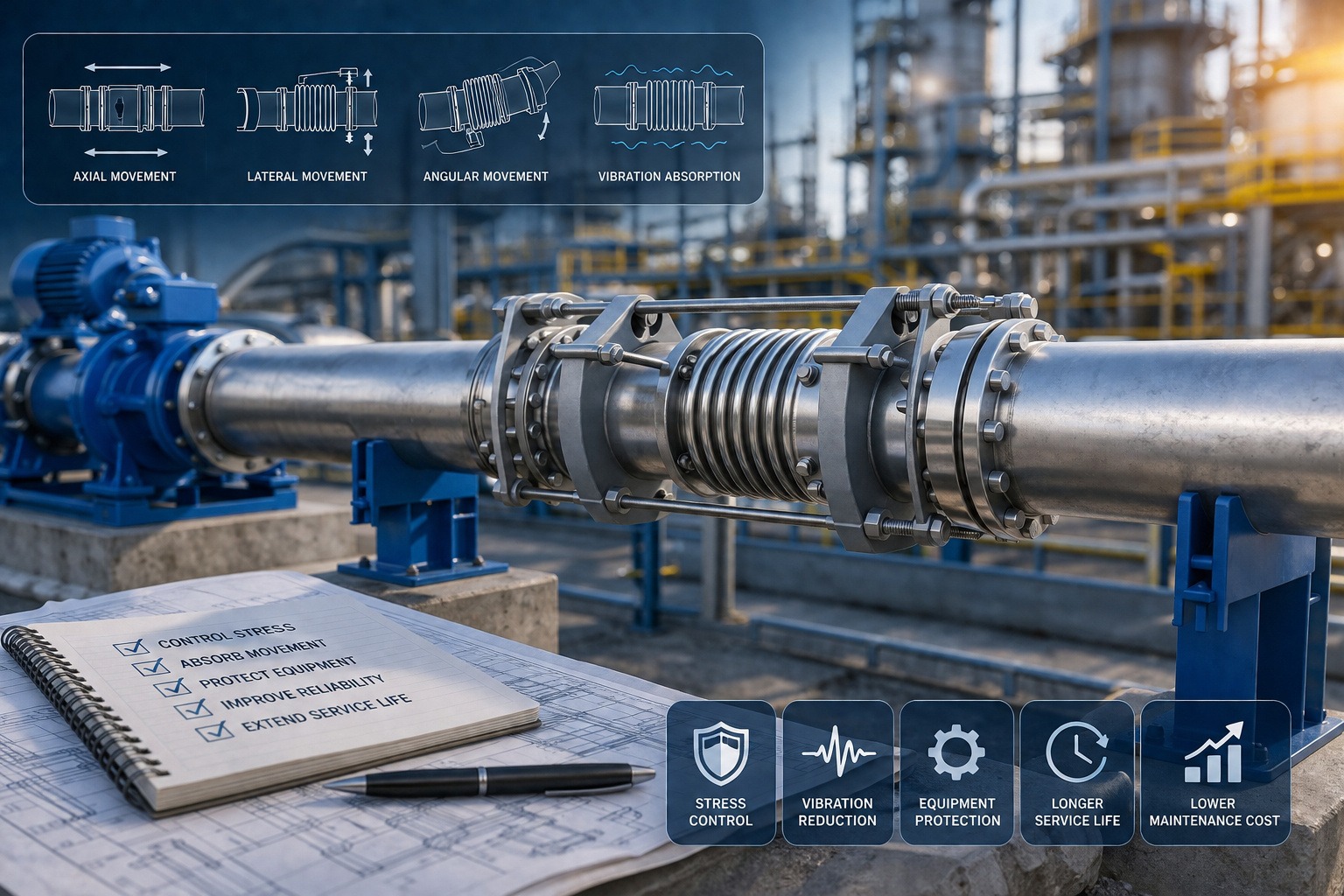

تجهیزات جبرانکننده حرکت چگونه از تجهیزات محافظت میکنند؟
وظیفه این تجهیزات تنها جذب انبساط طولی نیست. بسته به نوع طراحی، آنها میتوانند بخشی از حرکات زیر را نیز کنترل کنند:
- حرکت محوری (Axial Movement)
- حرکت جانبی (Lateral Movement)
- حرکت زاویهای (Angular Movement)
- ارتعاشات ناشی از عملکرد پمپ و کمپرسور
- شوکهای هیدرولیکی و نوسانات فشار
همین ویژگیها باعث میشود میزان تنش منتقلشده به تجهیزات حساس به شکل محسوسی کاهش یابد.
ارتباط مستقیم این تجهیزات با افزایش عمر سیستم
در بسیاری از پروژههای صنعتی، خرابیهای مکرر فلنجها، نشتی در محل جوش، شکست ساپورتها یا آسیب به آببند پمپها، ناشی از انتخاب نادرست تجهیزات جذب حرکت است، نه ضعف کیفیت لوله یا شیرآلات.
به همین دلیل در صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد، صنایع غذایی و سیستمهای HVAC، انتخاب صحیح تجهیزات جبرانکننده حرکت بخشی از طراحی اولیه محسوب میشود، نه یک تجهیز جانبی.
انتخاب صحیح؛ مهمتر از انتخاب گرانترین تجهیز
یکی از اشتباهات رایج، انتخاب تجهیز تنها بر اساس فشار یا سایز لوله است؛ در حالیکه مهندسان معمولاً پارامترهای زیر را همزمان بررسی میکنند:
- Design Pressure
- Operating Pressure
- Design Temperature
- نوع سیال
- مقدار حرکت مورد انتظار
- تعداد سیکلهای کاری
- وجود Anchor و Guide
- فضای نصب
- بار مجاز وارد بر تجهیزات متصل
بیتوجهی به هر یک از این عوامل میتواند باعث کاهش عمر تجهیز یا حتی شکست سیستم شود.
جمعبندی
مدیریت تنش در خطوط لوله، یکی از مهمترین عوامل افزایش قابلیت اطمینان (Reliability) و کاهش هزینههای تعمیرات در صنایع فرآیندی است. انتخاب صحیح تجهیزات جبرانکننده حرکت مثل اکسپنشن جوینت ، علاوه بر محافظت از لولهها و شیرآلات، از تجهیزات گرانقیمتی مانند پمپها، کمپرسورها، مبدلهای حرارتی و مخازن نیز محافظت میکند.
به همین دلیل، آشنایی با عملکرد، انواع و معیارهای انتخاب این تجهیزات، پیش از طراحی یا اجرای هر سیستم پایپینگ، یک ضرورت مهندسی محسوب میشود.
