بررسی 7 ماژول آمپلی فایر پرطرفدار بازار مناسب با پروژه های دست ساز و خانگی
امروزه با پیشرفت صنایع الکترونیک، طراحی سیستم‌های صوتی دیگر نیازی به سیم‌کشی‌های پیچیده، طراحی بردهای مدار چاپی زمان‌بر یا استفاده از ترانزیستورهای پرمصرف و سنگین قدیمی ندارد. ورود بردهای پیش‌ساخته با بازدهی حرارتی بالا، تحولی بزرگ در این زمینه به وجود آورده است. مهندسان و علاقه‌مندان حوزه سخت‌افزار برای کاهش زمان پیاده‌سازی و هزینه تمام‌شده، به طور گسترده از ماژول های الکترونیکی برای ساخت پروژه استفاده می‌کنند تا ضمن تضمین پایداری مدار، به ابعاد بسیار فشرده و کارایی حداکثری دست یابند.
یکی از پرکاربردترین زیرشاخه‌های این قطعات، بردهای پردازش و تقویت سیگنال صدا هستند. چه در پی ساخت یک اسپیکر پرتابل کوچک باشید، چه قصد راه‌اندازی سیستم هشدار صوتی برای یک تجهیز صنعتی را داشته باشید و چه بخواهید یک سیستم صوتی فراگیر خانگی یا خودرویی پیاده کنید، شناخت مشخصات تراشه‌ها ضرورت دارد. در این مقاله به معرفی و تحلیل 7 نمونه از پرطرفدارترین بردهای صوتی می‌پردازیم تا فرآیند انتخاب و بررسی انواع ماژول آمپلی فایر برای کاربردهای مختلف برای شما آسان‌تر شود.

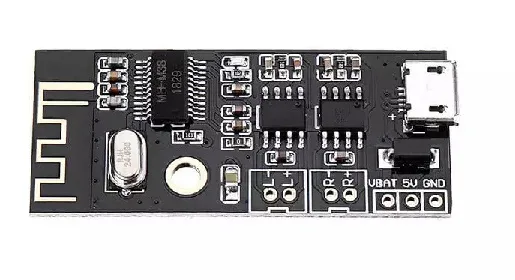

۱. ماژول گیرنده بلوتوث صوتی MH-M38 ؛ راه‌حل جمع و جور با آمپلی فایر داخلی
اگر هدف شما ساخت یک اسپیکر پرتابل کوچک با کمترین قطعات جانبی است، ماژول MH-M38 یکی از اقتصادی‌ترین گزینه‌ها به شمار می‌رود. این برد کوچک علاوه بر اینکه یک رسیور بلوتوث نسخه ۴.۲ یا بالاتر است، دارای دو خروجی استریو ۵ وات (در مجموع ۱۰ وات) بر پایه تقویت‌کننده داخلی است.
- مشخصات کلیدی: ولتاژ کاری ۵ ولت (امکان تغذیه با درگاه Micro-USB یا باتری لیتیومی)، توان خروجی ۲ کانال ۵ وات، پشتیبانی از فرمت‌های استاندارد صوتی.
- کاربردها: تبدیل اسپیکرهای سیمی قدیمی به بلوتوثی، پروژه‌های دانشجویی و گجت‌های صوتی مسافرتی.
۲. ماژول آمپلی فایر صوتی PAM8406 ؛ انتخابی هوشمند با تغییر کلاس کاری
تراشه PAM8406 یکی از منعطف‌ترین گزینه‌ها در دسته آمپلی‌فایرهای مینیاتوری کم‌مصرف است. این ماژول می‌تواند دو کانال با توان ۵ وات در امپدانس ۲ اهم یا حدود ۳ وات در امپدانس ۴ اهم ارائه دهد. نکته برجسته در معماری این تراشه، امکان جابجایی بین حالت کلاس D (بازدهی بالا و تولید حرارت بسیار پایین) و کلاس AB (کاهش اعوجاج الکترومغناطیسی EMI) است.
- مشخصات کلیدی: ولتاژ کاری ۲.۵ تا ۵ ولت DC، راندمان بالای ۹۰ درصد، عدم نیاز به هیت‌سینک در توان نامی.
- کاربردها: اتصال مستقیم به باتری لیتیومی، سیستم‌های صوتی داخل کیوسک‌ها، بردهای اعلان هوشمند و اسباب‌بازی‌های الکترونیکی.

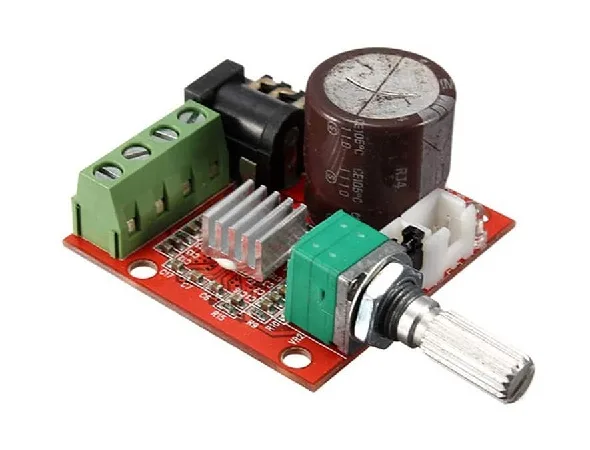

۳. ماژول آمپلی فایر استریو 8610 با پتانسیومتر؛ کنترل مستقیم حجم صدا
این ماژول بر پایه تراشه محبوب TPA8610 طراحی شده و توان خروجی ۱۰ تا ۱۵ وات برای هر کانال (استریو ۲ کاناله) ارائه می‌دهد. وجود یک پتانسیومتر ولوم همراه با کلید خاموش/روشن مستقیم روی برد، نیاز به قطعات اضافه برای کنترل میزان صدا را برطرف ساخته است.
- مشخصات کلیدی: ولتاژ کاری ۷ تا ۱۵ ولت (ولتاژ پیشنهادی ۱۲ ولت مستقیم)، راندمان کلاس D، کیفیت تفکیک صوتی عالی.
- کاربردها: آمپلی‌فایر رومیزی، سیستم صوتی مانیتورها، اسپیکرهای کتابخانه‌ای (Bookshelf) و جعبه‌های صوتی کارگاهی.
۴. ماژول آمپلی فایر XH-M314 ؛
برای کسانی که به دنبال توان خروجی بالاتر در محدوده سیستم‌های صوتی اتومبیل یا فضاهای متوسط هستند، XH-M314 گزینه‌ای نام‌آشناست. این برد با استفاده از تراشه TPA3118 کلاس D توانایی تولید ۴۵ وات در هر کانال را دارد و همچنین به گیرنده صوتی بلوتوث مجهز شده است.
- مشخصات کلیدی: ولتاژ ورودی ۱۲ تا ۲۴ ولت DC، خروجی استریو ۲x۴۵W، مجهز به پورت AUX برای ورودی سیمی در کنار بلوتوث.
- کاربردها: راه‌اندازی باندهای خودرو، تقویت صدای تلویزیون و سینمای خانگی اقتصادی، پروژه‌های پیجینگ محلی.
۵. ماژول آمپلی فایر صوتی بلوتوث دار ZK-502M؛ تلفیق ظرافت و توان ۵۰ وات
در سال‌های اخیر سری ماژول‌های ZK به دلیل مدار محافظت داخلی و کیفیت ساخت بالا، به استانداردی در میان سازندگان تبدیل شده‌اند. ماژول آمپلی فایر بلوتوث دار ZK-502M با دو خروجی ۵۰ وات (در مجموع ۱۰۰ وات استریو) و پشتیبانی از ورودی‌های بلوتوث، AUX و درگاه فلش مموری (USB Flash Drive)، یک مرکز صوتی کامل را در ابعادی بسیار فشرده خلاصه کرده است.
- مشخصات کلیدی: ولتاژ ورودی ۵ تا ۲۴ ولت، توان خروجی ۲ کانال ۵۰ وات، بدنه محافظ و ولوم مدرج با سوئیچ پاور، مجهز به پروتکشن اضافه ولتاژ و حرارت.
- کاربردها: ساخت سیستم صوتی خانگی پرقدرت، بردهای صوتی کافه‌ها و محیط‌های تجاری کوچک، اسپیکرهای ترولی قابل‌حمل.
6. ماژول آمپلی فایر DY-AP3015 ؛ انتخابی فشرده با محدوده ولتاژ منعطف
اگر در پروژه‌ای محدودیت شدید فضا دارید اما توانی فراتر از بردهای مینیاتوری ۵ ولتی می‌خواهید، DY-AP3015 راه‌حلی مناسب است. این ماژول کوچک می‌تواند تا ۳۰ وات در هر کانال روی بارهای ۴ اهم و ولتاژهای بالا ارائه دهد.
- مشخصات کلیدی: ولتاژ کاری ۸ تا ۲۴ ولت، خروجی استریو ۱۵ تا ۳۰ وات بر حسب ولتاژ ورودی، راندمان کاری بالای ۹۲ درصد، مد کاری: کلاس D .
- کاربردها: تجهیزات اعلام حریق و خطر صوتی، دستگاه‌های فروش خودکار (وندینگ ماشین)، گجت‌های تعاملی و رباتیک.

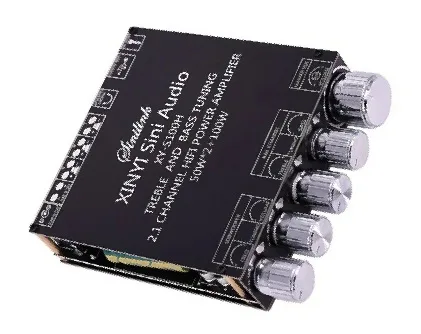

7. برد آمپلی فایر 2.1 کانال XY-S100H؛ سیستم کامل با خروجی ساب ووفر اختصاصی
در پروژه‌های صوتی که نیاز به تولید فرکانس‌های بم عمیق (بیس سنگین) دارند، بردهای ۲ کاناله استریو پاسخگوی فرکانس‌های زیر ۱۰۰ هرتز نیستند. برد آمپلی فایر 2.1 کانال XY-S100H با خروجی مجزای ساب‌ووفر، یک سیستم صوتی حرفه‌ای ۲.۱ کاناله را تشکیل می‌دهد. این ماژول دارای دو کانال ۵۰ وات برای باندهای چپ و راست به همراه یک کانال اختصاصی ۱۰۰ وات برای ساب‌ووفر است (مجموعاً ۲۰۰ وات توان خروجی).
- مشخصات کلیدی: ولتاژ کاری ۱۲ تا ۲۴ ولت، توان ۵۰W+۵۰W+۱۰۰W، مجهز به پتانسیومترهای تفکیک‌شده برای تنظیم فرکانس بیس، حجم ساب‌ووفر، صدای استریو و ولوم اصلی.
- کاربردها: ساخت سیستم صوتی حرفه‌ای خانگی، ارتقای صدای سیستم اتومبیل، ساخت اسپیکرهای مهمانی بزرگ (Party Box).
مقایسه سریع مشخصات 7 ماژول آمپلی فایر
| نام ماژول | توان خروجی (وات) | ولتاژ ورودی (ولت) | بلوتوث داخلی | کاربرد اصلی |
|---|---|---|---|---|
| MH-M38 | ۲x۵W | ۵V (USB/Bat) | بله | اسپیکر جیبی و پرتابل |
| PAM8406 | ۲x۵W | ۲.۵ – ۵V | خیر | پروژه‌های کم‌مصرف ۵ ولتی |
| 8610 با پتانسیومتر | ۲x۱۵W | ۷ – ۱۵V | خیر | آمپلی‌فایر رومیزی ساده |
| XH-M314 | ۲x۴۵W | ۱۲ – ۲۴V | بله | ارتقای صدای سیستم و باندها |
| ZK-502M | ۲x۵۰W | ۵ – ۲۴V | بله | اسپیکر پرقدرت با فلش و AUX |
| DY-AP3015 | ۲x۳۰W | ۸ – ۲۴V | خیر | پروژه‌های فشرده با توان متوسط |
| XY-S100H | ۵۰W+۵۰W+۱۰۰W | ۱۲ – ۲۴V | بله | سیستم ۲.۱ کانال با ساب‌ووفر |
نکات فنی برای راه‌اندازی و جلوگیری از آسیب به ماژول‌های تقویت صدا
هنگام استفاده از بردهای کلاس D و انواع ماژول‌های صوتی، رعایت چند نکته طول عمر سیستم را تضمین می‌کند:
- تطبیق امپدانس بلندگو: همواره مقاومت بلندگو (معمولاً ۴ تا ۸ اهم) را متناسب با محدوده مجاز در کاتالوگ چیپست تنظیم کنید؛ اتصال بلندگوی ۲ اهم به بردی که حداقل بار مجاز آن ۴ اهم است، موجب سوختن ماسفت‌های خروجی می‌شود.
- منبع تغذیه پایدار و بدون نویز: بردهای تقویت صوت به نوسانات ولتاژ و ریپل منبع تغذیه حساس هستند. برای توان‌های بالای ۵۰ وات از آداپتورهای سوئیچینگ با جریان کافی (حداقل ۵ آمپر) استفاده نمایید.
- دفع حرارت در بارهای سنگین: با وجود راندمان بالای ۹۰ درصدی تراشه‌های کلاس D، در ولتاژها و توان‌های حداکثری حتماً جریان هوای کافی یا هیت‌سینک مناسب در نظر بگیرید.
جمع بندی
استفاده از بردهای صوتی پیش‌ساخته، سریع‌ترین و اقتصادی‌ترین راهکار برای اجرای پروژه‌های تقویت صدا در خانه و صنعت است. از ماژول‌های مینیاتوری ۵ ولتی گرفته تا بردهای چندصد واتی مجهز به تفکیک بیس و ساب‌ووفر، هر کدام بر اساس توان خروجی، ولتاژ منبع تغذیه و درگاه‌های ورودی سنجیده می‌شوند.
