بی متال زیمنس 22 تا 32 آمپر؛ حفاظت مطمئن از موتورهای صنعتی
در مدارهای برق صنعتی، حفاظت صحیح از موتورهای الکتریکی اهمیت زیادی دارد. افزایش جریان، اضافهبار و شرایط نامناسب کاری میتواند باعث افزایش دمای موتور و در نهایت آسیب دیدن سیمپیچها شود. به همین دلیل استفاده از تجهیزات حفاظتی مناسب در کنار کنتاکتور، یکی از اصول مهم در طراحی مدارهای فرمان و قدرت است. بی متال زیمنس یکی از تجهیزات پرکاربرد در این زمینه است که برای حفاظت موتور در برابر اضافهبار مورد استفاده قرار میگیرد.
بی متال زیمنس چیست؟
بی متال یا رله اضافهبار حرارتی، تجهیزی است که در مدار موتور نصب میشود و در صورت افزایش جریان بیش از مقدار تنظیمشده، مدار فرمان را قطع میکند. این عملکرد باعث میشود موتور در برابر اضافهبار محافظت شود و احتمال آسیبهای ناشی از افزایش بیش از حد جریان کاهش پیدا کند.

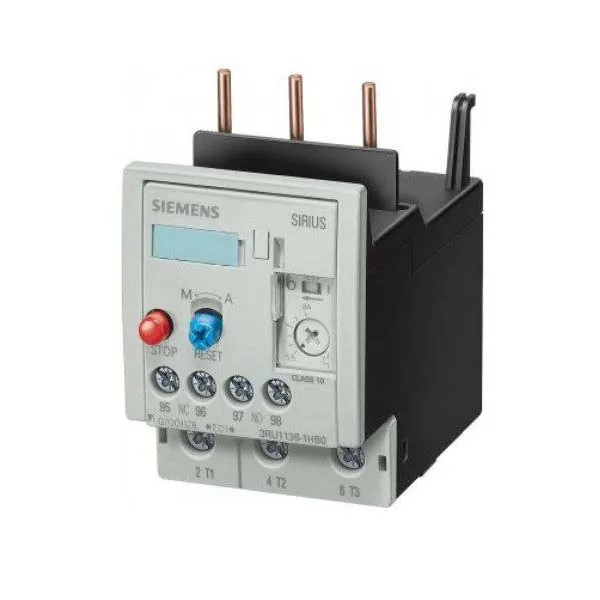

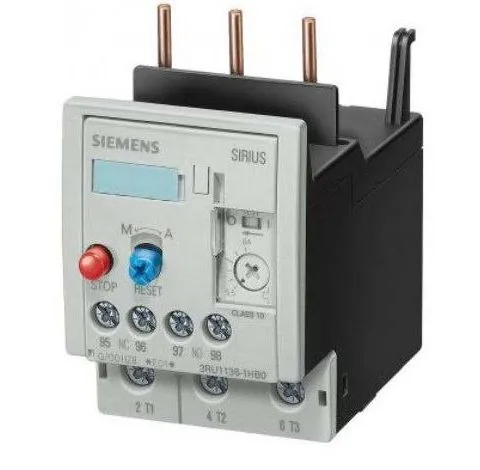

مدل 3RU1136-4EB0 از محصولات سری SIRIUS زیمنس است و برای محدوده جریان 22 تا 32 آمپر طراحی شده است. این تجهیز دارای سه پل اصلی بوده و برای نصب روی کنتاکتور طراحی شده است.
مشخصات بی متال زیمنس 3RU1136-4EB0
یکی از مهمترین نکات هنگام انتخاب بی متال، توجه به محدوده تنظیم جریان و هماهنگی آن با جریان نامی موتور است. مدل 3RU1136-4EB0 دارای محدوده تنظیم 22 تا 32 آمپر است و از کلاس عملکرد 10 بهره میبرد. همچنین دارای یک کنتاکت نرمال باز و یک کنتاکت نرمال بسته برای مدارهای کمکی است.
از مشخصات مهم این مدل میتوان به موارد زیر اشاره کرد:
- برند: Siemens
- سری: SIRIUS
- مدل: 3RU1136-4EB0
- محدوده تنظیم جریان: 22 تا 32 آمپر
- تعداد پل: 3 پل
- کلاس عملکرد: Class 10
- سایز: S2
- کنتاکت کمکی: 1NO + 1NC
- روش نصب: نصب مستقیم روی کنتاکتور
- نوع ترمینال: پیچی
- درجه حفاظت قسمت جلویی: IP20
- قابلیت ریست دستی و اتوماتیک
کاربرد بی متال زیمنس در مدارهای صنعتی
بی متال زیمنس در مدارهایی که موتورهای الکتریکی نقش اصلی را دارند، کاربرد زیادی دارد. این تجهیز معمولاً در کنار کنتاکتور قرار میگیرد و به عنوان بخش حفاظتی مدار موتور عمل میکند.
در تجهیزاتی مانند تابلوهای برق صنعتی، سیستمهای انتقال مواد، پمپها، فنها، کمپرسورها و ماشینآلات صنعتی، انتخاب صحیح رله اضافهبار میتواند به افزایش ایمنی و کاهش احتمال آسیب به موتور کمک کند.
نکته مهم این است که بی متال برای حفاظت در برابر اضافهبار طراحی شده و نباید آن را جایگزین حفاظت اتصال کوتاه دانست. برای حفاظت کامل مدار، باید هماهنگی مناسبی میان تجهیزات حفاظتی، کنتاکتور، بی متال و سایر اجزای تابلو وجود داشته باشد.
چرا انتخاب آمپراژ مناسب اهمیت دارد؟
یکی از اشتباهات رایج در انتخاب بی متال، توجه نکردن به جریان نامی موتور است. بی متال باید متناسب با جریان کاری موتور انتخاب و در محدوده مناسب تنظیم شود. انتخاب مدل نامتناسب میتواند باعث عملکرد نامطلوب سیستم حفاظتی شود.
برای مثال، مدل 3RU1136-4EB0 امکان تنظیم جریان در محدوده 22 تا 32 آمپر را فراهم میکند؛ بنابراین پیش از خرید باید جریان پلاک موتور و شرایط کاری آن بررسی شود.
هماهنگی بی متال و کنتاکتور زیمنس
در مدارهای موتور، هماهنگی میان کنتاکتور و بی متال اهمیت زیادی دارد. مدل 3RU1136-4EB0 برای نصب روی کنتاکتورهای سازگار سری SIRIUS طراحی شده است و منابع فنی آن را برای کنتاکتورهای مشخصی از سری 3RT10 نیز معرفی میکنند.
بنابراین هنگام خرید، تنها توجه به آمپراژ کافی نیست و باید سایز، سری کنتاکتور و سازگاری مکانیکی و الکتریکی تجهیزات نیز بررسی شود.
خرید بی متال زیمنس
هنگام خرید بی متال زیمنس بهتر است علاوه بر قیمت، به شماره فنی، محدوده جریان، اصالت محصول، وضعیت موجودی و سازگاری آن با کنتاکتور توجه شود. شماره فنی 3RU1136-4EB0 باید با مشخصات موردنیاز مدار تطبیق داده شود.
همچنین باید توجه داشت که زیمنس در اطلاعات رسمی خود اعلام کرده است که مدل 3RU1136-4EB0 از محصولات خارجشده از عرضه است و مدل جایگزین پیشنهادی آن 3RU2136-4EB0 معرفی شده است. بنابراین در زمان خرید، بررسی موجودی و همچنین امکان استفاده از مدل جایگزین اهمیت ویژهای دارد.
جمعبندی
بی متال زیمنس 3RU1136-4EB0 یک رله اضافهبار حرارتی سهپل با محدوده تنظیم 22 تا 32 آمپر و کلاس عملکرد 10 است که برای حفاظت موتورهای الکتریکی در برابر اضافهبار استفاده میشود. نصب روی کنتاکتور، وجود کنتاکتهای کمکی و امکان ریست دستی یا اتوماتیک، از ویژگیهای مهم این مدل محسوب میشود.
برای انتخاب صحیح بی متال، باید جریان نامی موتور، مشخصات کنتاکتور و شرایط کاری مدار بهصورت همزمان بررسی شوند. در صورت انتخاب مدل 3RU1136-4EB0، توجه به وضعیت تولید و مدل جایگزین آن نیز ضروری است.
