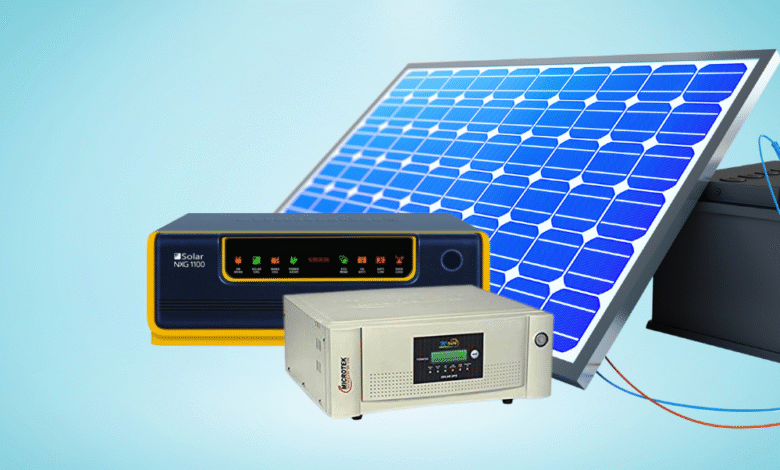

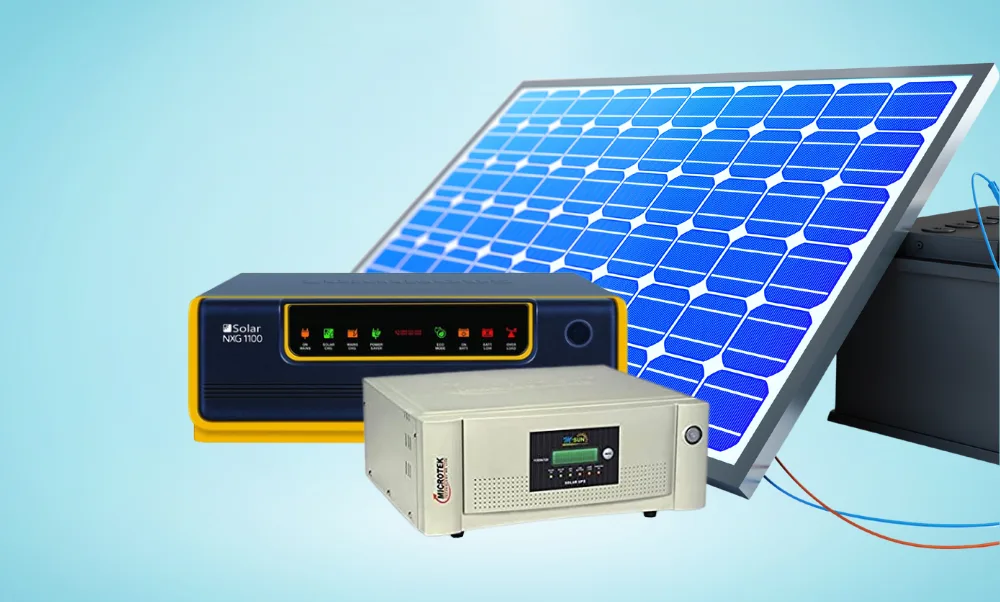

اینورتر خورشیدی Solar Inverter چیست و چگونه کار می‌کند؟

اینورتر خورشیدی دستگاهی الکترونیکی است که جریان مستقیم (DC) تولیدشده توسط پنل‌های خورشیدی را به جریان متناوب (AC) تبدیل می‌کند. این تبدیل برای استفاده از برق خورشیدی در تجهیزات خانگی و صنعتی که عمدتاً با جریان AC کار می‌کنند، ضروری است. اینورترها به‌عنوان مغز متفکر سیستم‌های فتوولتائیک شناخته می‌شوند، زیرا نه‌تنها تبدیل انرژی را انجام می‌دهند، بلکه وظایفی مانند بهینه‌سازی توان خروجی، حفاظت از سیستم، و نظارت بر عملکرد را نیز بر عهده دارند.

اینورترهای خورشیدی با تنظیم ولتاژ و فرکانس، برق تولیدشده را با استانداردهای شبکه برق یا نیازهای مصرف‌کننده هماهنگ می‌کنند. برخی مدل‌های پیشرفته دارای قابلیت‌های هوشمند مانند مانیتورینگ از راه دور و اتصال به اینترنت اشیا (IoT) هستند که امکان مدیریت دقیق‌تر سیستم را فراهم می‌کنند.

نحوه عملکرد اینورتر خورشیدی

نحوه عملکرد اینورتر خورشیدی شامل چند مرحله کلیدی است که انرژی خورشیدی را به برق قابل‌استفاده تبدیل می‌کند. ابتدا، پنل‌های خورشیدی نور خورشید را جذب کرده و جریان مستقیم (DC) تولید می‌کنند. این جریان به اینورتر منتقل می‌شود، جایی که از طریق مدارهای الکترونیکی پیشرفته به جریان متناوب (AC) تبدیل می‌شود. این فرآیند با استفاده از فناوری‌هایی مانند سوئیچینگ الکترونیکی و الگوریتم‌های ردیابی نقطه حداکثر توان (MPPT) انجام می‌شود.

اینورترها همچنین ولتاژ و فرکانس خروجی را تنظیم می‌کنند تا با استانداردهای شبکه (مانند 220 ولت و 50 هرتز) یا نیازهای مصرف‌کننده مطابقت داشته باشد. در سیستم‌های متصل به شبکه، اینورتر با شبکه برق همگام‌سازی می‌شود تا انرژی اضافی به شبکه تزریق شود. در سیستم‌های مستقل، اینورتر انرژی ذخیره‌شده در باتری‌ها را به AC تبدیل می‌کند. مدل‌های پیشرفته‌تر دارای سیستم‌های نظارتی هستند که عملکرد پنل‌ها و مصرف انرژی را رصد می‌کنند و در صورت بروز مشکل، مانند نوسانات ولتاژ یا قطعی شبکه، سیستم را ایمن نگه می‌دارند.

اجزای اصلی اینورتر خورشیدی

اینورتر خورشیدی از چندین جزء اصلی تشکیل شده است که هر یک نقش خاصی در عملکرد دستگاه دارند. این اجزا شامل موارد زیر هستند:

1. مبدل DC به DC: این بخش ولتاژ ورودی DC از پنل‌ها را تنظیم می‌کند تا در محدوده بهینه برای تبدیل به AC قرار گیرد. فناوری MPPT در این بخش برای به حداکثر رساندن توان خروجی استفاده می‌شود.
2. مدار سوئیچینگ: این مدار جریان DC را به جریان AC تبدیل می‌کند، معمولاً با استفاده از ترانزیستورهای قدرت و فناوری PWM (مدولاسیون پهنای پالس).
3. سیستم‌های حفاظتی: اینورترها مجهز به مکانیزم‌هایی مانند حفاظت در برابر اضافه‌ولتاژ، اتصال کوتاه، و گرمای بیش از حد هستند.
4. واحد مانیتورینگ: در مدل‌های پیشرفته، سیستم‌های نظارتی امکان رصد عملکرد سیستم و گزارش داده‌ها از طریق اپلیکیشن یا وب را فراهم می‌کنند.
5. فیلترهای هارمونیک: این فیلترها کیفیت موج خروجی را بهبود داده و هارمونیک‌های ناخواسته را کاهش می‌دهند تا خروجی AC با کیفیت بالا تولید شود.

انواع اینورتر خورشیدی

انواع اینورتر خورشیدی بر اساس نحوه اتصال به شبکه، ساختار، و کاربرد به چند دسته اصلی تقسیم می‌شوند. این دسته‌بندی شامل اینورترهای متصل به شبکه (On-Grid)، مستقل از شبکه (Off-Grid)، و هیبریدی است. همچنین، از نظر اتصال به پنل‌ها، اینورترها به انواع رشته‌ای (String)، مرکزی (Central)، میکرواینورتر، و بهینه‌ساز توان تقسیم می‌شوند. در ادامه، سه نوع اصلی بر اساس اتصال به شبکه بررسی می‌شوند.

انواع اینورتر خورشیدی و ویژگی‌ها

نوع اینورتر	کاربرد	ویژگی‌ها
اینورتر متصل به شبکه (On-Grid)	مناسب نیروگاه‌های خورشیدی خانگی و تجاری که به شبکه برق متصل هستند	بدون نیاز به باتری، راندمان بالا، امکان فروش برق به شبکه
اینورتر مستقل از شبکه (Off-Grid)	برای مناطق بدون دسترسی به شبکه برق	نیاز به باتری ذخیره‌سازی، کارکرد مستقل، مناسب سیستم‌های روستایی یا کوهستانی
اینورتر هیبریدی (Hybrid)	ترکیبی از اتصال به شبکه و ذخیره انرژی در باتری	انعطاف‌پذیر، امکان ذخیره انرژی اضافی، تامین برق در قطع شبکه
اینورتر میکرو (Micro Inverter)	برای هر پنل خورشیدی به صورت جداگانه	افزایش راندمان کلی سیستم، کاهش اثر سایه روی کل مجموعه، نصب آسان
اینورتر مرکزی (Central Inverter)	کاربرد در نیروگاه‌های خورشیدی بزرگ	توان بالا، مدیریت متمرکز، نیاز به فضای نصب گسترده
اینورتر رشته‌ای (String Inverter)	مناسب نصب خانگی و پروژه‌های کوچک و متوسط	هر رشته از پنل‌ها به یک اینورتر متصل می‌شود، قیمت مناسب، کارایی بالا

اینورتر متصل به شبکه (On-Grid)

اینورترهای متصل به شبکه برای سیستم‌هایی طراحی شده‌اند که به شبکه برق عمومی متصل هستند. این دستگاه‌ها جریان DC پنل‌های خورشیدی را به AC تبدیل کرده و با ولتاژ و فرکانس شبکه همگام‌سازی می‌کنند. در صورتی که تولید برق خورشیدی بیش از نیاز مصرف‌کننده باشد، انرژی اضافی به شبکه تزریق شده و می‌تواند درآمدزایی کند.

اینورترهای On-Grid معمولاً نیازی به باتری ندارند، اما در صورت قطعی برق شبکه، قادر به تأمین انرژی نیستند، زیرا برای ایمنی شبکه دارای سیستم ضد جزیره‌ای (Anti-Islanding) هستند. این نوع اینورترها برای خانه‌ها و کسب‌وکارهای متصل به شبکه با هدف کاهش هزینه‌های برق مناسب هستند. بازده این اینورترها معمولاً بین 95 تا 98 درصد است.

اینورتر مستقل از شبکه (Off-Grid)

اینورترهای مستقل از شبکه برای سیستم‌های خورشیدی که به شبکه برق متصل نیستند، مانند مناطق روستایی یا ویلاهای دورافتاده، طراحی شده‌اند. این دستگاه‌ها جریان DC ذخیره‌شده در باتری‌ها را به AC تبدیل می‌کنند تا برای وسایل برقی قابل‌استفاده شود. اینورترهای Off-Grid معمولاً با یک کنترل‌کننده شارژ و باتری ترکیب می‌شوند تا انرژی را برای استفاده در زمان‌های کم‌نور ذخیره کنند.

این نوع اینورترها برای استقلال کامل از شبکه مناسب هستند، اما نیاز به باتری‌های بزرگ و گران‌قیمت دارند. توان این اینورترها از 1 تا 50 کیلووات متغیر است و معمولاً خروجی موج سینوسی خالص تولید می‌کنند تا با تجهیزات حساس سازگار باشند..

اینورتر خورشیدی هیبریدی

اینورترهای هیبریدی ترکیبی از ویژگی‌های اینورترهای متصل به شبکه و مستقل از شبکه هستند. این دستگاه‌ها می‌توانند به شبکه متصل شوند، انرژی اضافی را در باتری‌ها ذخیره کنند، و در زمان قطعی برق از باتری‌ها انرژی تأمین کنند. اینورترهای هیبریدی انعطاف‌پذیری بالایی دارند و برای سیستم‌هایی با نیازهای متغیر انرژی مناسب هستند.این نوع اینورترها معمولاً با باتری‌های لیتیوم-یون یا سرب-اسید سازگارند و توان آن‌ها بین 3 تا 15 کیلووات است.

تفاوت اینورتر خورشیدی با اینورتر معمولی

اینورترهای خورشیدی به‌طور خاص برای سیستم‌های فتوولتائیک طراحی شده‌اند، در حالی که اینورترهای معمولی برای کاربردهای عمومی مانند UPS یا درایوهای موتور استفاده می‌شوند. اینورترهای خورشیدی جریان DC متغیر پنل‌ها را به AC تبدیل می‌کنند، در حالی که اینورترهای معمولی با منابع DC پایدار مانند باتری کار می‌کنند. اینورترهای خورشیدی متصل به شبکه باید با ولتاژ و فرکانس شبکه همگام شوند و دارای سیستم ضد جزیره‌ای هستند. اینورترهای خورشیدی از الگوریتم MPPT برای بهینه‌سازی توان استفاده می‌کنند، در حالی که اینورترهای معمولی نیازی به این فناوری ندارند.

انتخاب اینورتر مناسب برای خانه

اینورتر خورشیدی Solar Inverter مناسب برای خانه به عواملی مانند مصرف برق، بودجه، و دسترسی به شبکه بستگی دارد. برای خانه‌های متصل به شبکه، اینورترهای On-Grid یا هیبریدی با توان 3 تا 10 کیلووات مناسب هستند. اینورترهای رشته‌ای به دلیل هزینه پایین و نصب آسان برای سیستم‌های خانگی کوچک تا متوسط ایده‌آل‌اند. اگر احتمال قطعی برق وجود دارد، اینورتر هیبریدی با قابلیت اتصال به باتری توصیه می‌شود.

میکرواینورترها برای خانه‌هایی با سایه زیاد یا زوایای مختلف پنل‌ها مناسب‌اند، زیرا عملکرد هر پنل را مستقل می‌کنند. هنگام انتخاب، باید به بازده (بالاتر از 95 درصد)، قابلیت‌های نظارتی، و گارانتی (حداقل 5-10 سال) توجه کرد. همچنین، سازگاری اینورتر با ظرفیت پنل‌ها و استانداردهای محلی مهم است.

انتخاب اینورتر مناسب برای صنعت

در کاربردهای صنعتی، اینورترهای مرکزی با توان 100 کیلووات تا چند مگاوات برای نیروگاه‌های خورشیدی بزرگ مناسب هستند. این اینورترها بازده بالا (تا 99 درصد) و هزینه کمتر به ازای هر وات ارائه می‌دهند. برای پروژه‌های صنعتی کوچک‌تر، اینورترهای رشته‌ای با چندین MPPT برای انعطاف‌پذیری در شرایط نوری متغیر توصیه می‌شوند.

عوامل کلیدی در انتخاب شامل توان خروجی، تعداد MPPT، سیستم‌های خنک‌کننده، و قابلیت اتصال به سیستم‌های مانیتورینگ است. اینورترهای صنعتی باید استانداردهای ایمنی مانند IEC 62109 را رعایت کنند و در برابر شرایط محیطی مقاوم باشند.

برندهای مطرح اینورتر خورشیدی

برخی از برندهای مطرح جهانی در زمینه تولید اینورترهای خورشیدی عبارتند از:

1. SMA Solar Technology این شرکت آلمانی برای اینورترهای رشته‌ای و مرکزی با بازده بالا و دوام طولانی شناخته شده است.
2. Fronius این برند اتریشی اینورترهای باکیفیت برای کاربردهای خانگی و تجاری تولید می‌کند.
3. Huawei اینورترهای هوشمند با قابلیت‌های IoT و بازده بالا از ویژگی‌های این برند چینی است.
4. Enphase Energy متخصص در میکرواینورترها با انعطاف‌پذیری و طول عمر بالا.
5. SolarEdge این برند برای اینورترهای رشته‌ای و بهینه‌سازهای توان با فناوری MPPT پیشرفته شهرت دارد.

این برندها به دلیل کیفیت، گارانتی طولانی، و پشتیبانی فنی قوی در بازار جهانی برجسته هستند.

عوامل موثر بر راندمان اینورتر خورشیدی

راندمان اینورتر به عوامل متعددی بستگی دارد:

1- فناوری MPPT الگوریتم‌های پیشرفته MPPT می‌توانند بازده را تا 30 درصد افزایش دهند.
2- دمای محیط دمای بالا می‌تواند راندمان را کاهش دهد، بنابراین سیستم‌های خنک‌کننده حیاتی هستند.
3- کیفیت طراحی اینورترهای باکیفیت با فیلترهای هارمونیک بهتر و اجزای مقاوم‌تر راندمان بالاتری دارند.
4- شرایط نوری تغییرات تابش خورشید بر ولتاژ ورودی تأثیر می‌گذارد و اینورترهای با محدوده ولتاژ وسیع‌تر عملکرد بهتری دارند.
5- کیفیت نصب نصب نادرست یا کابل‌کشی غیراستاندارد می‌تواند تلفات انرژی را افزایش دهد.

طول عمر و دوام اینورتر خورشیدی

طول عمر اینورترهای خورشیدی معمولاً بین 10 تا 15 سال است، که کمتر از عمر پنل‌های خورشیدی (20-25 سال) است. دوام اینورتر به عواملی مانند کیفیت ساخت، شرایط محیطی، و نگهداری بستگی دارد. اینورترهای باکیفیت از برندهای معتبر با استانداردهای IP65 (مقاومت در برابر گردوغبار و رطوبت) و سیستم‌های خنک‌کننده پیشرفته دوام بیشتری دارند.

نگهداری دوره‌ای، مانند تمیز کردن و بررسی اتصالات، می‌تواند عمر دستگاه را افزایش دهد. میکرواینورترها به دلیل طراحی مدولار و نصب در فضای باز معمولاً عمر طولانی‌تری (تا 20 سال) دارند.

نقش اینورتر در سیستم خورشیدی خانگی

در سیستم‌های خورشیدی خانگی، اینورتر نقش مرکزی در تبدیل انرژی و مدیریت سیستم دارد. این دستگاه جریان DC پنل‌ها را به AC قابل‌استفاده برای وسایل خانگی تبدیل می‌کند. در سیستم‌های متصل به شبکه، اینورتر امکان تزریق برق اضافی به شبکه را فراهم می‌کند، که می‌تواند هزینه‌های برق را کاهش دهد یا درآمد ایجاد کند. در سیستم‌های هیبریدی، اینورتر انرژی را بین پنل‌ها، باتری‌ها، و شبکه مدیریت می‌کند تا پایداری تأمین انرژی را تضمین کند.

اینورترهای خانگی معمولاً دارای سیستم‌های نظارتی هستند که به کاربران امکان می‌دهند تولید و مصرف انرژی را از طریق اپلیکیشن یا وب کنترل کنند. همچنین، حفاظت‌های داخلی اینورتر از وسایل برقی در برابر نوسانات محافظت می‌کند.

نقش اینورتر در نیروگاه‌های خورشیدی

در نیروگاه‌های خورشیدی بزرگ، اینورترها نقش حیاتی در تبدیل و مدیریت انرژی در مقیاس بزرگ دارند. اینورترهای مرکزی معمولاً در این نیروگاه‌ها استفاده می‌شوند، زیرا هزینه کمتری به ازای هر وات دارند و برای پروژه‌های مگاواتی مناسب هستند. این دستگاه‌ها جریان DC تولیدشده توسط هزاران پنل را به AC تبدیل کرده و به شبکه تزریق می‌کنند.

اینورترها همچنین عملکرد سیستم را نظارت کرده و حفاظت‌هایی مانند قطع اضطراری در برابر قطعی شبکه یا نوسانات فراهم می‌کنند. در نیروگاه‌های مدرن، اینورترهای مجهز به فناوری‌های هوشمند امکان تحلیل داده‌ها و بهینه‌سازی تولید را فراهم می‌کنند.
