مقایسه سقف وافل و سقف تیرچه ‌بلوک | راهنمای انتخاب سقف

انتخاب نوع سقف در پروژه‌ های عمرانی  تأثیر مستقیمی بر استحکام، هزینه، سرعت اجرا و زیبایی سازه دارد. در میان گزینه ‌های موجود، سقف وافل و سقف تیرچه ‌بلوک دو سیستم پرکاربرد هستند که هرکدام مزایا و محدودیت‌های خاص خود را دارند. در این مقاله از دیدگاه فنی، اقتصادی و اجرایی به‌ صورت کامل بررسی می‌کنیم که کدام گزینه برای ساختمان شما مناسب ‌تر است.در پایان، با مشاهده جدول مقایسه و مثال‌ های واقعی، به پاسخ قطعی این سؤال خواهید رسید:
کجا سقف وافل بهتر است و کجا تیرچه‌ بلوک انتخاب به‌ صرفه ‌تری محسوب می ‌شود؟

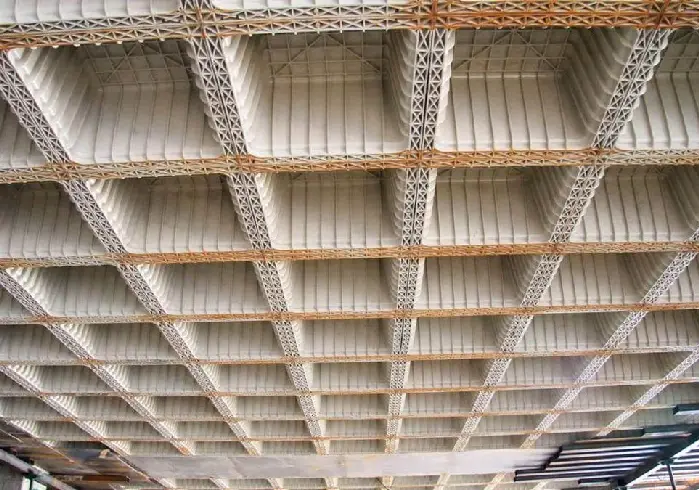

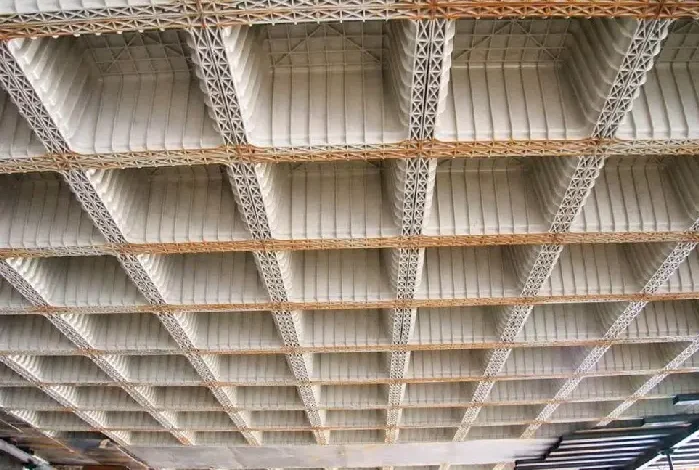

سقف وافل چیست؟

سقف وافل یکی از سیستم ‌های نوین سازه ‌ای در صنعت ساختمان‌ سازی است که در دسته‌ی دال‌ های دوطرفه قرار می‌ گیرد. در این نوع سقف، از قالب‌ های پلاستیکی یا فایبرگلاس به شکل حفره ‌دار استفاده می‌ شود تا بتن به‌ صورت شبکه‌ای و منظم در دو جهت پخش شود. به همین دلیل، پس از قالب ‌برداری، نمای زیر سقف به شکل شبکه ‌ای شبیه به وافل یا پنجره‌ های مربعی دیده می ‌شود و نام آن نیز از همین ظاهر گرفته شده است. ساختار دوطرفه این سقف باعث می‌ شود که بارهای وارده به صورت یکنواخت بین تیرها و ستون‌ها تقسیم گردد و عملکردی مقاوم ‌تر نسبت به دال‌های یک‌ طرفه داشته باشد.

از نظر اجرایی، سقف وافل معمولاً با استفاده از قالب‌ های تکرارپذیر اجرا می‌شود که پس از بتن‌ ریزی قابل جدا شدن و استفاده‌ی مجدد هستند. این موضوع علاوه بر صرفه ‌جویی در هزینه، باعث افزایش سرعت اجرا نیز می ‌شود. در پروژه‌ های بزرگ و تجاری، قالب‌ های وافل می ‌توانند تا ده‌ها بار استفاده شوند، که از نظر اقتصادی و زیست‌ محیطی کاملاً مقرون ‌به ‌صرفه است. ضخامت بتن در این نوع سقف کمتر از دال ‌های تخت مشابه است، اما به دلیل وجود تیرهای متعامد بتنی در دو جهت، مقاومت خمشی و برشی بالایی دارد.

از لحاظ فنی  سقف وافل به دو نوع تک ‌طرفه و دوطرفه تقسیم می‌شود. نوع تک‌ طرفه برای دهانه‌ های کوچکتر و ساختمان‌ های معمولی مناسب است، در حالی که نوع دوطرفه در پروژه‌ های بزرگ مانند پارکینگ‌ها، سالن‌ها، مراکز تجاری و ساختمان‌ های اداری کاربرد دارد. مهم ‌ترین مزایای سقف وافل شامل کاهش وزن مرده ساختمان، صرفه‌ جویی در مصرف بتن و فولاد، مقاومت بالا در برابر خمش و ارتعاش  و قابلیت عبور تأسیسات از میان حفره‌ها است. با این حال  اجرای دقیق، طراحی اصولی و نظارت مهندسی از الزامات اصلی در استفاده از این نوع سقف محسوب می‌شود.

انواع سقف وافل

وافل یک ‌طرفه :  برای دهانه‌ های کوتاه تا متوسط (۶ تا ۹ متر).

وافل دوطرفه:  برای دهانه‌ های بلندتر (۹ تا ۱۷ متر) و سازه‌های خاص مانند پارکینگ‌ ها و سالن‌ها.

ویژگی‌ ها

مقاومت بالا در برابر خمش و لرزش

قابلیت حذف تیرهای میانی

امکان استفاده مجدد از قالب‌ها

وزن مرده کمتر نسبت به دال تخت

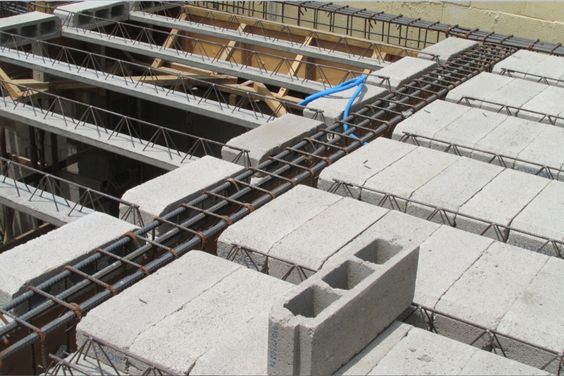

سقف تیرچه ‌بلوک چیست؟

سقف تیرچه‌ بلوک یکی از رایج ‌ترین و اقتصادی ‌ترین انواع سقف در ساختمان‌ های بتنی ایران است که ترکیبی از بتن، تیرچه و بلوک (سفال، سیمانی یا پلی‌ استایرن) می ‌باشد. در این سیستم، تیرچه‌ ها به‌ عنوان المان‌های باربر در فواصل منظم بین تیرهای اصلی قرار می‌گیرند و فضای بین آن‌ها با بلوک ‌های سبک پر می‌شود. سپس روی سقف با بتن پوششی (بتن درجا) پوشانده می‌ شود تا یک سطح یکپارچه و مقاوم ایجاد گردد. هدف اصلی استفاده از بلوک، کاهش وزن مرده سقف و حذف بتن در نواحی غیرباربر است.

از لحاظ اجرایی، سقف تیرچه ‌بلوک به‌ گونه ‌ای طراحی شده که بتوان آن را بدون نیاز به تجهیزات خاص و در کارگاه‌ های معمولی اجرا کرد. تیرچه‌ها معمولاً از بتن مسلح یا فولاد ساخته می ‌شوند و پیش از بتن‌ ریزی نهایی، بلوک‌ ها بین آن ‌ها چیده می‌شوند تا به ‌عنوان قالب ماندگار عمل کنند.

سپس بتن رویی ریخته شده و پس از گیرش کامل، سقف به شکل یکپارچه‌ ای در می ‌آید که توان تحمل بارهای مرده و زنده ساختمان را دارد. این روش ساخت به دلیل سهولت اجرا، دسترسی راحت به مصالح، و هزینه پایین ‌تر نسبت به دیگر سیستم‌ ها، در اغلب پروژه ‌های مسکونی و تجاری کوچک تا متوسط استفاده می‌شود.

از نظر عملکرد سازه ‌ای، سقف تیرچه ‌بلوک در دسته‌ی دال ‌های یک ‌طرفه قرار دارد، به این معنی که بارهای وارد بر سقف عمدتاً در جهت تیرچه‌ ها منتقل می‌شوند. این ویژگی باعث می ‌شود که برای دهانه‌های نسبتاً کوتاه (معمولاً تا ۸ متر) مناسب باشد. با وجود مزایای زیاد مانند صرفه ‌جویی اقتصادی، عایق حرارتی و صوتی مناسب و اجرای ساده، این نوع سقف محدودیت‌ هایی نیز دارد؛ از جمله وزن نسبتاً بالاتر نسبت به سیستم‌ های مدرن ‌تر مانند وافل و محدودیت در طراحی معماری‌های خاص. با این حال  در شرایطی که سرعت اجرا، هزینه پایین و مصالح در دسترس اهمیت بیشتری دارد، سقف تیرچه‌ بلوک همچنان یکی از پرکاربرد ترین گزینه ‌ها محسوب می‌ شود.

اجزای اصلی تیرچه بلوک

• تیرچه بتنی یا فلزی
• بلوک پرکننده
• میلگرد حرارتی
• بتن پوششی

ویژگی ‌ها

• اجرای سریع و ساده
• در دسترس بودن مصالح
• نیاز کم به نیروی متخصص
• عایق حرارتی و صوتی خوب (در صورت استفاده از یونولیت)

مقایسه فنی سقف وافل و تیرچه ‌بلوک

ویژگی‌ها	سقف وافل	سقف تیرچه ‌بلوک
نوع سیستم	دال بتنی مشبک (دوطرفه یا یک‌طرفه)	تیرچه و بلوک پرکننده
دهانه قابل پوشش	۷ تا ۱۷ متر (بسته به طراحی)	تا ۷ متر (اقتصادی‌تر)
مقاومت خمشی و برشی	بسیار بالا	متوسط
وزن مرده سقف	کمتر از دال تخت؛ حدود ۳۵۰–۴۵۰ کیلوگرم/م²	حدود ۴۵۰–۵۵۰ کیلوگرم/م²
ضخامت متوسط سقف	۳۰–۴۰ سانتی‌متر	۲۵–۳۰ سانتی‌متر
عایق حرارتی و صوتی	متوسط؛ نیاز به لایه اضافی	خوب (به‌ویژه با یونولیت)
زمان اجرا	طولانی‌تر (نیاز به قالب‌بندی دقیق)	سریع‌تر (پیش‌ساخته)
نیروی متخصص	الزامی	نیاز کمتر
امکان حذف تیر میانی	دارد	ندارد
ظاهر تمام‌شده	زیبا و مدرن (قابل اکسپوز)	معمولی، نیازمند سقف کاذب
هزینه اولیه اجرا	بالاتر	کمتر
مقرون‌به‌صرفه برای	پروژه‌های بزرگ و دهانه بلند	ساختمان‌های مسکونی معمولی



مقایسه دهانه و مقاومت

اگر سازه ‌ای با دهانه ‌های بلند (مانند سالن ورزشی، سوله یا پارکینگ طبقاتی) دارید، سقف وافل بهترین گزینه است. زیرا با طراحی دوطرفه، نیاز به تیر میانی را حذف می‌ کند و بار را به ستون ‌ها منتقل می‌کند.
اما در ساختمان‌ های معمولی مسکونی با دهانه‌ های کمتر از ۶ تا ۷ متر، تیرچه‌ بلوک اقتصادی ‌تر و سریع ‌تر اجرا می‌شود.

وزن مرده و مصرف مصالح

کاهش وزن مرده، به‌ ویژه در مناطق زلزله ‌خیز، اهمیت زیادی دارد. سقف وافل با طراحی مشبک، مقدار بتن و آرماتور مصرفی را کاهش می‌دهد. در مقابل، سقف تیرچه ‌بلوک به‌د لیل استفاده از بلوک‌ های سبک یونولیتی، وزن مرده را نیز تا حدودی کاهش داده ولی همچنان سنگین‌ تر از وافل است.

هزینه اجرا و زمان‌ بندی

سقف وافل: هزینه اجرای هر متر مربع در سال ۱۴۰۴–۱۴۰۵ بین ۱.۲ تا ۱.۶ میلیون تومان (بدون مصالح قالب وافل) است.

سقف تیرچه‌ بلوک: هزینه اجرای هر متر مربع بین ۷۰۰ تا ۹۰۰ هزار تومان است.

اما باید توجه داشت که در پروژه‌های بزرگ، هزینه نهایی وافل به‌دلیل صرفه ‌جویی در ستون‌ها و تیرهای میانی ممکن است کاهش یابد.

عایق حرارتی و صوتی

اگر در اولویت شما کاهش صدا و انتقال حرارت است، سقف تیرچه ‌بلوک با بلوک یونولیتی عملکرد بهتری دارد.
در سقف وافل،  به ‌دلیل فضای توخالی بین تیرچه ‌ها، می ‌توان از لایه‌های عایق صوتی یا حرارتی در زیر سقف استفاده کرد.

ظاهر نهایی و نیاز به سقف کاذب

یکی از مزایای مهم وافل، ظاهر زیبا و مدرن آن است. در فضاهای تجاری یا لوکس  می ‌توان آن را بدون سقف کاذب اجرا کرد (نمای اکسپوز).
در حالی که تیرچه ‌بلوک معمولاً به سقف کاذب نیاز دارد تا سطح یکنواخت و زیبایی به ‌دست آید.

مقایسه مصالح مورد نیاز در سقف وافل و سقف تیرچه بلوک

از نظر نوع و مقدار مصالح مصرفی، تفاوت ‌های قابل ‌توجهی بین سقف وافل و تیرچه ‌بلوک وجود دارد. سقف وافل بیشتر متکی بر بتن، میلگرد و قالب‌های موقت یا دائمی است. در این سیستم  قالب‌های وافل (که معمولاً از پلاستیک فشرده یا فایبرگلاس ساخته می‌ شوند) وظیفه شکل ‌دهی به دال شبکه ‌ای را دارند و به‌ صورت موقت در جای خود قرار می‌گیرند.

در مقابل  سقف تیرچه ‌بلوک علاوه بر بتن و میلگرد، نیاز به بلوک ‌های سبک (سفال، سیمانی یا یونولیت) دارد که در سقف باقی می ‌مانند و به‌ عنوان قالب ماندگار عمل می‌کنند. به همین دلیل در سقف وافل قالب‌ها چندین بار قابل استفاده ‌اند، اما در تیرچه ‌بلوک، بلوک ‌ها در هر پروژه مصرفی هستند و قابل بازیافت مستقیم نیستند.

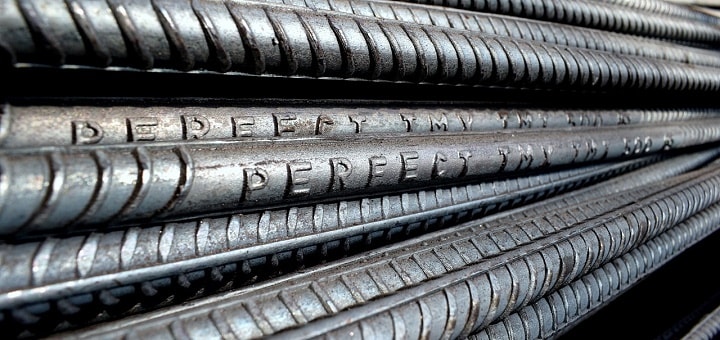

از نظر مصرف میلگرد، سقف وافل معمولاً نیاز به آرماتورگذاری بیشتر در دو جهت دارد، چون ساختار آن به‌ صورت دال دوطرفه طراحی می‌شود. این موضوع باعث افزایش استحکام خمشی و کاهش خیز در دهانه‌های بزرگ می‌شود. در سقف تیرچه ‌بلوک، میلگردها عمدتاً درون تیرچه‌ها قرار دارند و آرماتورگذاری اصلی در یک جهت انجام می‌گیرد. با این حال، برای جلوگیری از ترک ‌خوردگی ناشی از انقباض حرارتی بتن، هر دو نوع سقف نیاز به میلگرد حرارتی دارند.

میلگرد حرارتی معمولاً در جهت عمود بر تیرچه‌ها (در تیرچه‌بلوک) یا در دو جهت متعامد (در وافل) نصب می‌شود تا تنش‌های حرارتی سطح بتن را کنترل کند. قطر میلگردهای حرارتی عموماً بین ۶ تا ۱۰ میلی‌متر است و میزان مصرف میلگرد حرارتی در هر متر مربع   حدود 2.5 تا 3 کیلوگرم  تخمین زده می‌شود.. البته این مقدار بسته به نقشه و بار طراحی می‌تواند متفاوت باشد.

در زمینه مصرف بتن نیز، سقف وافل معمولاً حدود ۱۰ تا ۱۵ درصد بتن کمتری نسبت به دال تخت نیاز دارد، اما در مقایسه با تیرچه‌ بلوک، حجم بتن مصرفی در آن کمی بیشتر است، چون در وافل تیرهای متعامد بتنی در دو جهت وجود دارند. از سوی دیگر، وزن نهایی سقف وافل با وجود مصرف بیشتر بتن، به دلیل حذف بلوک‌های سفالی و استفاده از قالب‌ های خالی سبک ‌تر است. در سقف تیرچه‌ بلوک، بلوک‌ های سبک نقش مهمی در کاهش وزن مرده دارند، اما مقاومت کششی کلی آن نسبت به وافل پایین ‌تر است. به‌ طور خلاصه، وافـل از نظر دوام و عملکرد سازه‌ای قوی ‌تر است، در حالی که تیرچه ‌بلوک از نظر هزینه و مصالح مصرفی اقتصادی‌ تر به شمار می‌آید.

معایب سقف وافل

• هزینه اولیه بالا
• نیاز به قالب‌بندی دقیق
• اجرای کندتر نسبت به تیرچه‌بلوک

معایب سقف تیرچه‌ بلوک

• محدودیت در دهانه ‌های بلند
• احتمال نشست بلوک در صورت اجرای ناصحیح
• مقاومت کمتر در برابر بارهای پیچیده

مثال‌ های واقعی انتخاب

• خانه مسکونی سه ‌طبقه با دهانه ۵ متر: تیرچه ‌بلوک به‌ صرفه ‌تر و سریع ‌تر.
• پارکینگ طبقاتی با دهانه ۱۰ متر: وافل مناسب‌ تر به ‌دلیل حذف تیر میانی.
• ساختمان اداری مدرن با سقف اکسپوز: وافل انتخاب مناسبی برای زیبایی معماری.

نکات اجرایی و انتخاب پیمانکار

از پیمانکار بخواهید نمونه طراحی شاپ ‌دراوینگ سقف را ارائه دهد.

در پروژه‌های وافل، بررسی کنید قالب‌ها قابل استفاده مجدد باشند تا هزینه کاهش یابد.

کنترل بتن‌ریزی، تراکم بتن و آرماتوربندی در هر دو سیستم حیاتی است.

در تیرچه ‌بلوک، نوع بلوک (یونولیت یا سفال) تأثیر مستقیمی بر وزن و عایق دارد.



نوع سقف	بهترین کاربرد	نقاط قوت کلیدی	محدودیت
وافل	دهانه‌های بزرگ، ساختمان‌های اداری و صنعتی	مقاومت بالا، ظاهر زیبا، حذف تیرها	هزینه و زمان اجرای بیشتر
تیرچه‌بلوک	پروژه‌های مسکونی، ساختمان‌های کوچک	سرعت بالا، هزینه پایین، عایق حرارتی	محدودیت دهانه، نیاز به سقف کاذب

اگر پروژه کوچک و زمان محدود دارید تیرچه‌ بلوک انتخاب بهتری است.
اگر کیفیت سازه، دهانه بلند و زیبایی اولویت دارد  وافل را انتخاب کنید.

پرسش‌های متداول

۱. آیا می ‌توان در ساختمان مسکونی از سقف وافل استفاده کرد؟
بله، به ‌ویژه در طبقات پارکینگ یا سقف‌ های نمایان، وافل کاربرد دارد؛ فقط باید طراحی دقیق انجام شود.

۲. وزن مرده کدام سقف کمتر است؟
سقف وافل معمولاً ۱۰ تا ۲۰٪ سبک ‌تر از تیرچه‌ بلوک است.

۳. کدام سقف در برابر زلزله بهتر عمل می‌کند؟
سقف وافل به ‌دلیل صلبیت دوطرفه، رفتار لرزه‌ ای مطلوب تری دارد؛ البته اجرای صحیح شرط اصلی است.

۴. کدام سقف سریع ‌تر اجرا می‌شود؟
تیرچه ‌بلوک به ‌دلیل استفاده از اجزای پیش ‌ساخته، سریع ‌تر اجرا می‌شود.
