8 اشتباه در طراحی تابلو برق کارخانه
هزینه انرژی در واحد های صنعتی تنها به میزان مصرف برق دستگاه ها و ماشین آلات وابسته نیست. در بسیاری از کارخانه ها، بخشی از هزینه های برق و انرژی به دلیل طراحی نامناسب سیستم توزیع، انتخاب نادرست تجهیزات و بیتوجهی به کیفیت برق ایجاد میشود.
تابلو برق بهعنوان مرکز کنترل و توزیع انرژی در یک مجموعه صنعتی، نقش مهمی در عملکرد تجهیزات دارد. هرگونه اشتباه در طراحی این بخش میتواند در بلندمدت باعث افزایش تلفات، کاهش راندمان تجهیزات، افزایش هزینه تعمیرات و حتی ایجاد توقف در خط تولید شود.
در ادامه، 8 مورد از اشتباهات رایج در طراحی و بهرهبرداری از تابلو برق کارخانه ها را بررسی می کنیم.

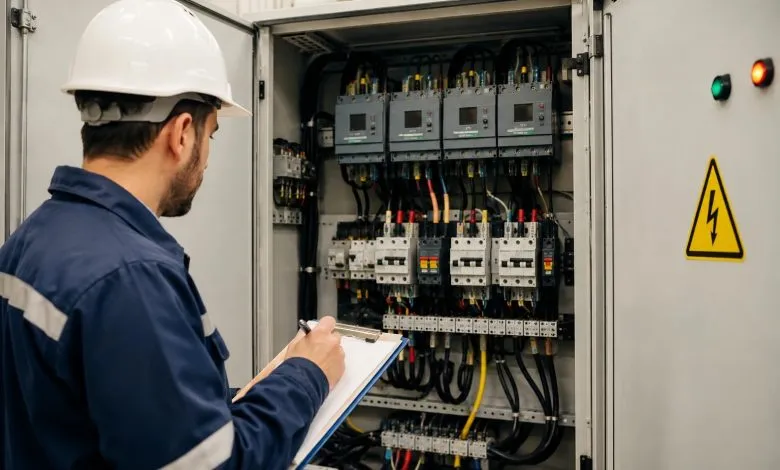

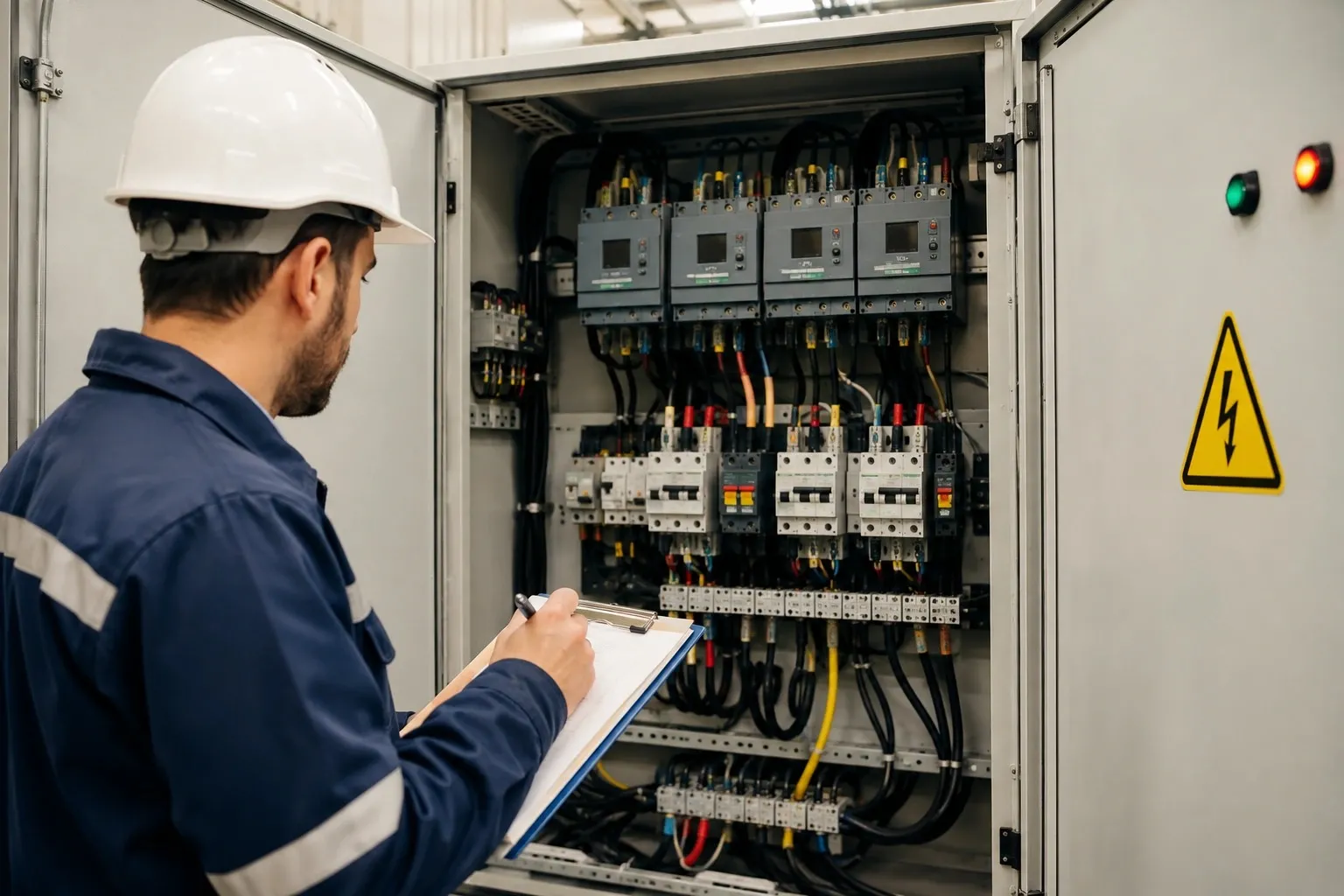

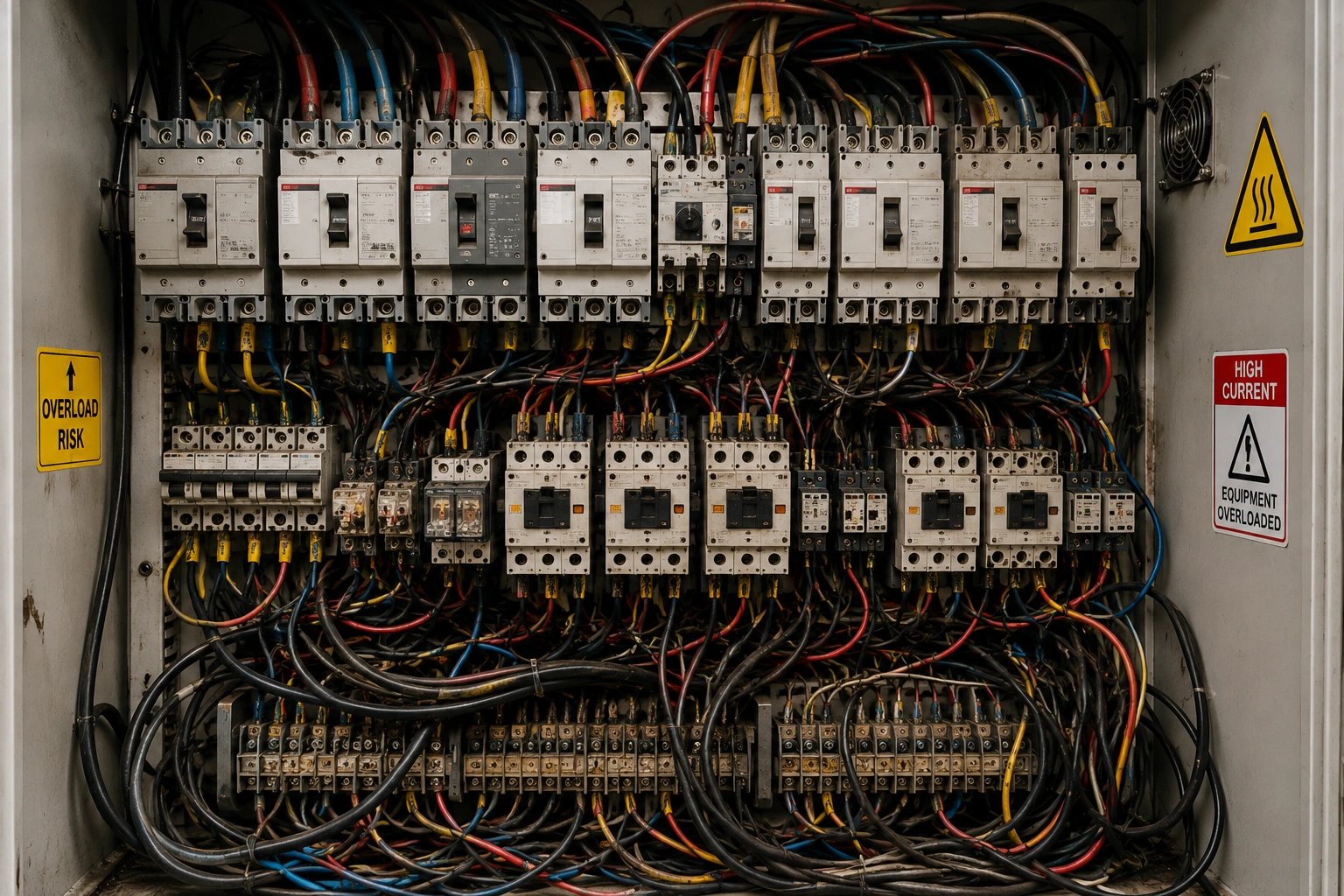

۱. انتخاب نادرست ظرفیت تجهیزات تابلو برق
یکی از اشتباهات رایج، انتخاب تجهیزات تنها بر اساس توان فعلی مصرفکنندهها است. در بسیاری از پروژه های صنعتی، ظرفیت تابلو برق بدون در نظر گرفتن توسعه آینده، جریان راهاندازی موتورها، بارهای همزمان و شرایط واقعی بهرهبرداری انتخاب میشود.
برای مثال، ممکن است یک خط تولید در زمان طراحی اولیه تعداد مشخصی الکتروموتور داشته باشد، اما پس از توسعه کارخانه، تجهیزات جدیدی به شبکه اضافه شوند. اگر ظرفیت تجهیزات حفاظتی، باسبارها و سیستم توزیع برای این شرایط در نظر گرفته نشده باشد، تجهیزات با بار بیشتری نسبت به شرایط طراحی اولیه کار خواهند کرد.
این موضوع میتواند باعث افزایش دمای تجهیزات، افزایش تلفات و کاهش عمر مفید قطعات شود.
طراحی تابلو برق باید بر اساس بررسی دقیق مواردی مانند موارد زیر انجام شود:
- توان نامی و جریان مصرف کنندهها
- جریان راه اندازی موتورهای الکتریکی
- ضریب هم زمانی بارها
- احتمال توسعه خط تولید
- شرایط محیطی محل نصب تابلو
- میزان بارگذاری واقعی تجهیزات
انتخاب تجهیزات با ظرفیت نامناسب، چه کمتر و چه بسیار بیشتر از نیاز واقعی، میتواند هزینههای پروژه و بهره برداری را افزایش دهد.
۲. بی توجهی به ضریب توان تجهیزات صنعتی
بسیاری از کارخانهها از مصرفکنندههای القایی مانند الکتروموتور، پمپ، فن، کمپرسور و ترانسفورماتور استفاده میکنند. این تجهیزات علاوه بر توان اکتیو، توان راکتیو نیز از شبکه دریافت میکنند.
در صورتی که ضریب توان یک مجموعه صنعتی در وضعیت مناسبی قرار نداشته باشد، شبکه برای انتقال توان مفید مورد نیاز تجهیزات باید جریان بیشتری را تحمل کند. این مسئله میتواند باعث افزایش تلفات در کابلها و تجهیزات توزیع شود.
به همین دلیل، بررسی ضریب توان باید یکی از مراحل مهم در طراحی سیستم برق کارخانه باشد.
در بسیاری از واحدهای صنعتی، استفاده از یک سیستم مناسب برای اصلاح ضریب توان می تواند به بهینهتر شدن عملکرد شبکه کمک کند. برای این منظور معمولاً از بانکهای خازنی استفاده میشود که متناسب با شرایط مصرف و نیاز شبکه طراحی و انتخاب میشوند.
البته انتخاب ظرفیت خازن صرفاً بر اساس یک عدد ثابت یا توان کل کارخانه روش مناسبی نیست. شرایط بار، میزان تغییرات مصرف، نحوه عملکرد تجهیزات و وضعیت شبکه باید قبل از طراحی بررسی شوند.
در پروژههایی که نیاز به بررسی تخصصی و طراحی تجهیزات اصلاح ضریب توان وجود دارد، استفاده از منابع تخصصی مانند بانک خازنی میتواند برای بررسی اصول انتخاب و طراحی این تجهیزات مفید باشد.
۳. استفاده از تجهیزات اصلاح ضریب توان بدون بررسی هارمونیک
یکی دیگر از اشتباهاتی که در برخی پروژههای صنعتی مشاهده میشود، نصب خازن بدون بررسی وضعیت هارمونیک شبکه است.
امروزه بسیاری از کارخانهها از تجهیزاتی مانند درایوهای کنترل دور موتور، اینورترها، منابع تغذیه سوئیچینگ، UPS و تجهیزات الکترونیک قدرت استفاده میکنند. این تجهیزات میتوانند باعث ایجاد هارمونیک در شبکه شوند.
در چنین شرایطی، نصب یک بانک خازنی معمولی بدون بررسی کیفیت برق ممکن است همیشه بهترین راهکار نباشد.
وجود هارمونیک میتواند شرایط شبکه را پیچیدهتر کند و در برخی موارد باعث افزایش جریان خازن، افزایش دمای تجهیزات یا ایجاد شرایط نامناسب برای عملکرد سیستم اصلاح ضریب توان شود.
به همین دلیل، پیش از انتخاب تجهیزات باید مواردی مانند:
- میزان اعوجاج هارمونیکی ولتاژ و جریان
- تعداد و ظرفیت درایوهای موجود در شبکه
- وجود بارهای غیرخطی
- احتمال ایجاد رزونانس
- وضعیت ترانسفورماتور و شبکه داخلی کارخانه
بررسی شود.
در شبکههایی که سطح هارمونیک قابل توجه است، ممکن است استفاده از تجهیزات مناسب مانند راکتورهای دیتیون در کنار سیستم اصلاح ضریب توان ضروری باشد.
بنابراین، طراحی بانک خازنی بدون شناخت شرایط واقعی شبکه، میتواند خود به یک مشکل جدید تبدیل شود.

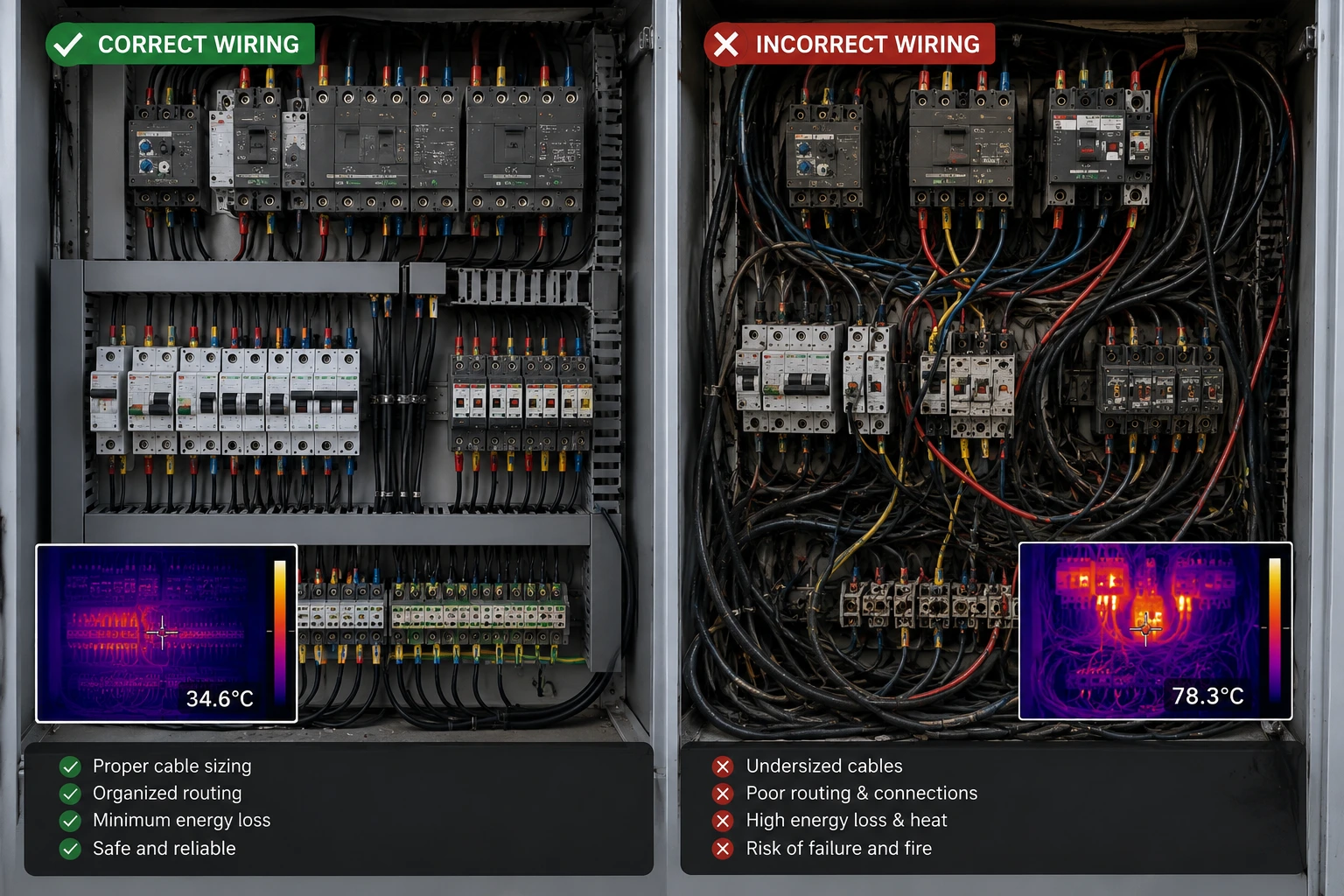

۴. نادیده گرفتن تلفات ناشی از کابلکشی و توزیع نامناسب
گاهی تمرکز طراحی تابلو برق تنها روی انتخاب کلید، کنتاکتور و تجهیزات حفاظتی قرار میگیرد، در حالی که طراحی مسیر انتقال انرژی نیز اهمیت زیادی دارد.
انتخاب نادرست سطح مقطع کابل، طول زیاد مسیرهای انتقال، اتصالات نامناسب و عدم توجه به افت ولتاژ میتواند باعث افزایش تلفات در سیستم شود.
این موضوع بهویژه در کارخانههایی که تجهیزات پرمصرف در فاصله زیادی از تابلو اصلی قرار دارند، اهمیت بیشتری پیدا میکند.
برای مثال، اگر یک موتور صنعتی به دلیل انتخاب نامناسب کابل با افت ولتاژ مواجه شود، ممکن است عملکرد آن تحت تأثیر قرار گیرد و در برخی شرایط جریان بیشتری از شبکه دریافت کند.
در طراحی شبکه برق کارخانه، باید علاوه بر جریان نامی، موارد زیر نیز بررسی شوند:
- طول مسیر کابل
- افت ولتاژ مجاز
- شرایط نصب کابل
- دمای محیط
- نحوه عبور کابلها
- جریان راهاندازی مصرفکنندهها
- احتمال افزایش بار در آینده
کاهش تلفات در سیستم توزیع، تنها با خرید تجهیزات گرانتر امکانپذیر نیست؛ در بسیاری از موارد، یک طراحی صحیح از ابتدا میتواند هزینههای بلندمدت بهرهبرداری را کاهش دهد.

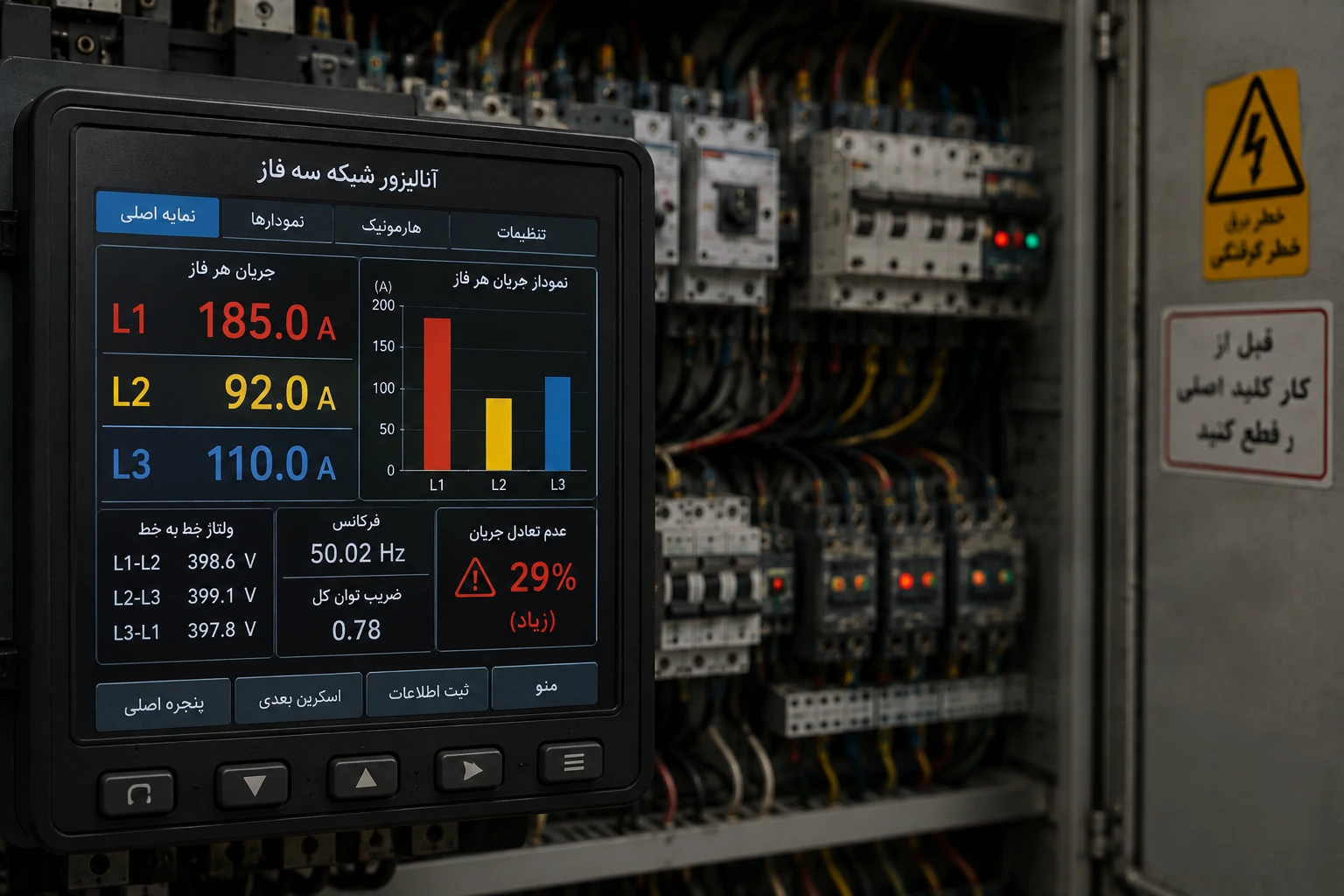

۵. طراحی تابلو بدون سیستم پایش و بررسی مستمر مصرف
بسیاری از مشکلات مربوط به مصرف انرژی زمانی شناسایی میشوند که هزینه برق افزایش پیدا کرده یا یکی از تجهیزات دچار خرابی شده است.
در حالی که استفاده از تجهیزات اندازهگیری و پایش میتواند اطلاعات ارزشمندی درباره وضعیت شبکه در اختیار مسئولان نگهداری قرار دهد.
اندازهگیری پارامترهایی مانند:
- جریان هر فاز
- ولتاژ شبکه
- توان اکتیو و راکتیو
- ضریب توان
- میزان مصرف انرژی
- عدم تعادل فازها
- وضعیت هارمونیک
میتواند به شناسایی مشکلات احتمالی قبل از تبدیل شدن به یک خرابی جدی کمک کند.
برای مثال، کاهش تدریجی ضریب توان یا افزایش جریان یک خط تولید ممکن است نشانه تغییر شرایط عملکرد تجهیزات باشد. اگر این موارد بهموقع شناسایی شوند، امکان بررسی و اصلاح سیستم پیش از افزایش هزینه یا ایجاد توقف در تولید وجود خواهد داشت.
۶. عدم توجه به عدم تعادل بار بین فازها
در بسیاری از کارخانهها، بهویژه مجموعههایی که علاوه بر تجهیزات سهفاز از مصرفکنندههای تکفاز نیز استفاده میکنند، توزیع نامناسب بار بین فازها میتواند به یک مشکل جدی تبدیل شود.
اگر بار مصرفی بهصورت متعادل بین سه فاز تقسیم نشود، ممکن است جریان یک فاز بهطور قابل توجهی بیشتر از دو فاز دیگر باشد. این شرایط علاوه بر افزایش تلفات، میتواند باعث افزایش دمای کابلها، تجهیزات حفاظتی و سایر اجزای سیستم توزیع شود.
عدم تعادل بار همچنین میتواند عملکرد برخی تجهیزات صنعتی را تحت تأثیر قرار دهد و در بلندمدت باعث کاهش عمر مفید آنها شود.
به همین دلیل، در طراحی تابلو برق باید بار مصرفکنندهها بهدرستی بین فازها تقسیم شود. این موضوع تنها مربوط به مرحله طراحی اولیه نیست و پس از اضافه شدن تجهیزات جدید به کارخانه نیز باید وضعیت بار هر فاز مجدداً بررسی شود.
پایش جریان هر فاز و بررسی دورهای عدم تعادل، میتواند به شناسایی این مشکل و جلوگیری از افزایش غیرضروری تلفات انرژی کمک کند.
۷. بیتوجهی به تهویه و افزایش دمای داخل تابلو برق
دمای بالای داخل تابلو برق یکی از عواملی است که معمولاً در مرحله طراحی کمتر مورد توجه قرار میگیرد، اما میتواند تأثیر مستقیمی بر عملکرد و طول عمر تجهیزات داشته باشد.
کلیدها، کنتاکتورها، درایوها، منابع تغذیه، تجهیزات حفاظتی و سایر قطعات الکتریکی در هنگام کار مقداری گرما تولید میکنند. اگر این حرارت بهدرستی از داخل تابلو خارج نشود، دمای داخلی افزایش پیدا میکند.
افزایش دما میتواند باعث کاهش عمر تجهیزات، عملکرد نامناسب قطعات الکترونیکی و افزایش احتمال خرابی شود. علاوه بر این، تجهیزاتی که در دمای بالا کار میکنند ممکن است تلفات بیشتری نیز داشته باشند.
در طراحی تابلو برق باید عواملی مانند موارد زیر در نظر گرفته شوند:
- میزان حرارت تولیدشده توسط تجهیزات
- ابعاد تابلو برق
- دمای محیط کارخانه
- محل نصب تابلو
- فاصله مناسب بین تجهیزات
- نیاز به فن، فیلتر یا سیستم تهویه
- نحوه گردش هوا در داخل تابلو
در برخی پروژهها، استفاده از یک تابلو بزرگتر یا طراحی مناسب مسیر گردش هوا میتواند از هزینههای بعدی مربوط به خرابی و تعمیر تجهیزات جلوگیری کند.
۸. انتخاب نادرست تجهیزات حفاظتی و تنظیمات آنها
سیستم حفاظت تابلو برق تنها برای جلوگیری از آسیب در زمان اتصال کوتاه طراحی نمیشود. انتخاب و تنظیم صحیح تجهیزات حفاظتی نقش مهمی در حفاظت از کابلها، موتورهای الکتریکی و سایر مصرفکنندهها دارد.
یکی از اشتباهات رایج، انتخاب کلیدهای حفاظتی صرفاً بر اساس جریان نامی تجهیزات است، بدون اینکه شرایط واقعی بهرهبرداری، جریان راهاندازی، نوع بار و هماهنگی بین تجهیزات حفاظتی بررسی شود.
برای مثال، اگر تنظیمات یک کلید حفاظتی بهدرستی انجام نشده باشد، ممکن است در زمان افزایش موقت جریان، باعث قطع غیرضروری خط تولید شود. از طرف دیگر، تنظیم بیش از حد جریان حفاظتی نیز ممکن است باعث شود تجهیزات یا کابلها پیش از عملکرد سیستم حفاظت آسیب ببینند.
در طراحی سیستم حفاظت باید مواردی مانند موارد زیر بررسی شوند:
- جریان نامی مصرفکننده
- جریان راهاندازی موتور
- ظرفیت تحمل کابلها
- جریان اتصال کوتاه احتمالی
- هماهنگی بین کلیدهای حفاظتی
- نوع مصرفکننده و شرایط کاری آن
یک سیستم حفاظتی که بهدرستی انتخاب و تنظیم شده باشد، علاوه بر افزایش ایمنی، میتواند از توقفهای غیرضروری خط تولید و هزینههای ناشی از خرابی تجهیزات جلوگیری کند.
طراحی تابلو برق فقط انتخاب چند تجهیز نیست
یکی از اشتباهات رایج در پروژههای صنعتی این است که طراحی تابلو برق به انتخاب چند کلید، کنتاکتور و تجهیز حفاظتی محدود شود.
در حالی که یک طراحی اصولی باید مجموعهای از عوامل مختلف را در نظر بگیرد؛ از میزان مصرف و توسعه آینده کارخانه گرفته تا کیفیت برق، ضریب توان، هارمونیک و نحوه توزیع انرژی.
بهینهسازی مصرف انرژی نیز معمولاً با یک تجهیز خاص انجام نمیشود. برای مثال، نصب خازن در شبکهای که مشکل اصلی آن هارمونیک یا طراحی نامناسب سیستم توزیع است، لزوماً نتیجه مطلوبی ایجاد نمیکند.
به همین دلیل، قبل از اجرای هرگونه پروژه بهینهسازی مصرف انرژی، بهتر است وضعیت واقعی شبکه مورد بررسی قرار گیرد و تجهیزات بر اساس نیاز مجموعه انتخاب شوند.
جمعبندی
افزایش هزینه انرژی در کارخانهها همیشه به دلیل افزایش مصرف برق نیست. بخشی از این هزینهها میتواند ناشی از طراحی نامناسب سیستم برق و بیتوجهی به عواملی مانند ضریب توان، کیفیت برق، تلفات توزیع و وضعیت واقعی بارها باشد.
پنج اشتباه مهمی که میتوانند هزینههای بهرهبرداری یک مجموعه صنعتی را افزایش دهند عبارتاند از:
- انتخاب نادرست ظرفیت تجهیزات تابلو برق
- بیتوجهی به ضریب توان
- نصب تجهیزات اصلاح ضریب توان بدون بررسی هارمونیک
- طراحی نامناسب کابلکشی و سیستم توزیع
- نداشتن سیستم پایش و اندازهگیری مصرف
بررسی این موارد در مرحله طراحی و همچنین در زمان بهرهبرداری از کارخانه میتواند به شناسایی نقاط ضعف شبکه و تصمیمگیری دقیقتر برای بهینهسازی سیستم برق کمک کند.
در میان این موارد، بررسی ضریب توان و شرایط شبکه اهمیت ویژهای دارد؛ زیرا انتخاب و طراحی صحیح تجهیزات اصلاح ضریب توان، از جمله بانک خازنی، باید بر اساس شرایط واقعی مصرفکنندهها و کیفیت برق مجموعه انجام شود.
