پنوماتیک چیست؟

پنوماتیک، یا نیوماتیکس (Pneumatics)، یکی از شاخه‌های علم فیزیک و مهندسی است که با استفاده از انرژی موجود در گاز فشرده، حرکت و انجام کار را ممکن می‌سازد. این فناوری به‌طور گسترده در صنایع مختلف و علم مکاترونیک مورد استفاده قرار گرفته و نقش مهمی در عملکرد دستگاه‌های گوناگون ایفا می‌کند.

سیستم‌های پنوماتیکی امکان کنترل انرژی گازهای فشرده را فراهم می‌کنند. شیرهای مخصوص در این سیستم‌ها وظیفه هدایت و تنظیم جریان هوا را بر عهده دارند. دستگاهی که این انرژی را به حرکت تبدیل می‌کند، به نام «محرک پنوماتیک» (Pneumatic Actuator) شناخته می‌شود. این محرک‌ها معمولاً نیروی خود را از کمپرسورهای الکتریکی دریافت کرده و قادر به ایجاد حرکات خطی یا دورانی هستند.

پنوماتیک را می‌توان به‌عنوان یک فناوری مبتنی بر هوای فشرده تعریف کرد که در برخی موارد، نوعی سیستم کنترل خودکار محسوب می‌شود. در این روش، هوای فشرده—که ممکن است خشک یا غیرخشک باشد—برای راه‌اندازی، انجام کار و توقف عملکرد یک عملگر به کار گرفته می‌شود. مفهوم پنوماتیک در گذشته به سادگی سیستم تنفسی انسان بود، جایی که فشرده‌سازی هوا در شش‌ها باعث می‌شد فرد بتواند با دمیدن، آتش را شعله‌ور کند یا تیر را پرتاب کند. واژه «پنوماتیک» از زبان یونانی گرفته شده و به معنای «دمیدن» است.

سیستم‌های پنوماتیکی در بخش‌های متعددی از صنعت و حتی زندگی روزمره دیده می‌شوند. به‌عنوان مثال، دریل‌های دندان‌پزشکی از فناوری پنوماتیک برای جرم‌گیری دندان‌ها استفاده می‌کنند. برخی سازهای موسیقی نیز برای عملکرد خود به جریان هوا وابسته هستند. این سیستم‌ها با جذب هوا و انتقال آن در مدارهای مشخص، انرژی لازم برای اجرای عملکردهای مختلف را تأمین می‌کنند و به دلیل کارایی بالا، در بسیاری از حوزه‌ها مورد استفاده قرار می‌گیرند.

اجزای مهم یک سیستم پنوماتیک

برای بهره‌گیری از سیستم پنوماتیکی به اجزای مختلفی نیاز است و اولین چیزی که به آن نیاز داریم، کمپرسور هوا است و همچنین، به سیلندر هوا نیز نیاز پیدا می‌کنیم. این سیلندرها با حرکت خود، نیروی لازم برای حرکت یک موتور را تامین می‌کنند. سومین جزء مهم در سیستم‌های پنوماتیکی، «محرک» (Actuator) است. محرک سبب باز و بسته شدن شیرها – یا سوپاپ‌ها – در سیستم می‌شود. موتور، جزء چهارم از اجزای یک سیستم پنوماتیکی است و به هنگام حرکت سیلندر، مورد استفاده قرار می‌گیرد.

اجزای سیستم پنوماتیک

در بخش قبل، به طور مختصر در رابطه با اجزای مهم سیستم‌ پنوماتیکی صحبت کردیم. در ادامه متن، توضیحات دقیق‌تری در رابطه با اجزای سیستم پنوماتیک ارائه خواهیم داد.

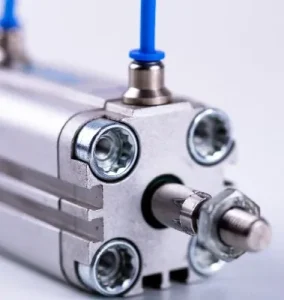

سیلندرها

سیستم پنوماتیک از طریق تبدیل نیرو به انرژی پتانسیل کار می‌کند و در ادامه، این انرژی پتانسیل با عمل محرک یا سیلندر به انرژی جنبشی تبدیل می‌شود. به طور معمول، تبدیل انرژی از طریق پیستون و شاتون قابل انجام است. پیستون، حرکتی خطی به شکل بالا و پایین یا چپ و راست خواهد داشت. در سیلندرهای پنوماتیک معمولا”، هوای فشرده، پیستون را تنها در یک جهت حرکت می‌دهد. در پایان حرکت پیستون، در اثر خروج هوا، خلاء ایجاد می‌گردد که این خلاء به کمک یک فنر، سبب بازگشت پیستون به محل اولیه خود خواهد شد‌.

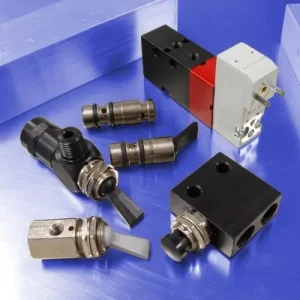

شیرها

برای کنترل جریان هوا در سیستم پنوماتیکی از «شیرها» (Valve) استفاده می‌‌شود که هریک، عملکرد مختلفی دارند. برای شروع به کار سیستم از شیرهای «شروع آرام» (Soft-Start) یا شیرهای «خاموش و روشن» (On-Off Valve) استفاده می‌کنند. برای کنترل دبی جریان نیز از شیرهای کنترل جریان بهره می‌گیرند. برخی دیگر از شیرهای مورد استفاده در سیستم‌های پنوماتیک در زیر آورده شده‌اند.

• «شیر خروجی» (Exhaust Valve): جهت تخلیه گازهای سیستم
• «Shut-off Valve»: برای بستن شیر خروجی
• «شیر ایمنی» (Safety Valve): برای متوقف کردن ناگهانی سیستم
• «شیر هوا» (Air Valve): کنترل هوای ورودی و خروجی به سیستم
• «شیر سلونوئیدی» (Solenoid Valve): شیرهایی که در سیستم‌های پیچیده‌تر مورد استفاده قرار می‌گیرند و عملکرد آن‌ها به کمک جریان الکتریکی امکان‌پذیر است و در گفتار عامیانه به آن‌ها «شیر برقی» نیز گفته می‌شوند.

اتصالات

اجزای مختلف یک سیستم پنوماتیک به کمک «اتصالات» (Fittings) به یکدیگر متصل می‌شوند. تمامی اجزای سیستم پنوماتیکی تحت فشار هوا هستند و بنابراین، این اتصالات باید از آب‌بندها و اورینگ‌های مناسبی استفاده کرده باشند. اتصالات موجود در این سیستم‌ها از مواد با جنس‌ها – فلزی و پلیمری – و شکل‌های مختلفی تشکیل شده‌اند.

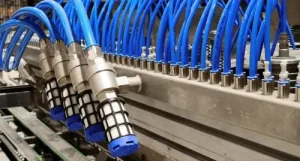

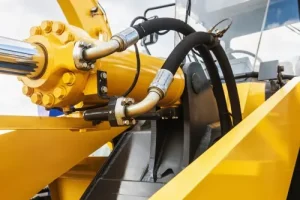

لوله ها و شلنگ ها

در سیستم‌های پنوماتیک، «شلنگ‌ها» (Tubing) و «لوله‌ها» (Hoses) به شکل متفاوتی مورد استفاده قرار می‌گیرند. از لوله‌ها به طور معمول در سیستم‌های فشار قوی و از شلنگ‌ها در سیستم‌هایی با فشار پایین بهره می‌گیرند. این لوله‌ها نیز به طور معمول از جنس‌های مختلفی ساخته شده‌اند که انواع انعطاف‌پذیر و پلیمری آن موارد مصرف بیشتری دارند.

بخش خلاء

وقتی که فشار به شکل قابل ملاحظه‌ای از فشار اتمسفریک کمتر شود، خلاء ایجاد خواهد شد. برای بوجود آوردن چنین شرایطی باید تمامی هوای محبوس خارج گردد و به همین منظور از تولیدکنننده‌های خلا یا پمپ‌های خلاء استفاده می‌کنند. این پمپ‌های خلا، هوای فشرده را از طریق یک دیفیوزر خارج کرده و سبب ایجاد خلا می‌شوند.

تهیه و آماده سازی هوا

زمان فشرده سازی هوا، گرما ایجاد شده و زمانی که این هوا سرد شود، میعان بوجود خواهد آمد که تامین هوای فشرده را دچار مشکل می‌کند. علاوه‌براین، در اجزای تشکیل‌دهنده هوا ناخالصی‌هایی همچون گرد و غبار و ذرات معلق وجود دارد. اگر هوای فشرده حاوی این آلاینده‌ها وارد بخش‌های سیستم پنوماتیک مانند شیرها، سیلندرها و لوله‌ها شود، به طور قطع در عملکرد دستگاه اختلال ایجاد می‌کند و در نهایت، سبب از کار افتادن دستگاه خواهد شد.

به منظور حفظ عملکرد مناسب سیستم، باید هوای فشرده، فیلتر شود. به سادگی می‌توان از یک فیلتر هوا برای این کار استفاده کرد اما باید فشار ورودی به سیستم را به کمک رگولاتور فشار باید رصد کرد. علاوه بر این، هوای خشک ورودی نیز نیاز به روان‌کاری دارد تا سبب آسیب به تجهیزات پایین‌دستی نشود.

کاهنده صدا

به هنگام خروج گاز از سیستم پنوماتیک، صدای زیادی تولید می‌شود که برای کاهش آن از «کاهنده صدا» (Silencer) بهره می‌گیرند. این صدا بسته به نیرو و فشار جریان ممکن است به صورت انفجاری باشد.

سیستم پنوماتیک چگونه کار می‌کند؟

سیستم پنوماتیک با استفاده از اجزای اصلی آن یعنی کمپرسور، مخزن هوا، شیرها، مدار، مخزن هوا و محرک کار می‌کند. همانطور که در طول این متن به آن اشاره شد، دستگاه‌های پنوماتیکی تمامی قدرت خود را از هوای فشرده تامین می‌کنند. پس، به سادگی می‌توان دریافت که این سیستم برای شروع به کار حداقل به دو جزء اصلی احتیاج دارد: یک جزء برای این‌که هوا را فشرده کند و جزء دیگر برای اینکه از هوای فشرده برای بلندکردن، حرکت دادن یا نگه‌داشتن یک جسم استفاده کند.

جز‌ء اول، کمپرسور هوا و جزء دوم، محرک است. علاوه بر این، به یک سیستم لوله‌کشی نیاز داریم که هوا را از کمپرسور به محرک منتقل کند و مدار پنوماتیک این کار را انجام می‌دهد. همچنین، دستگاهی که بتواند ورود و خروج هوا را کنترل کند نیز از جمله موارد مورد نیاز برای کارکرد صحیح این سیستم است و به همین دلیل، از شیرها و سوپاپ‌ها در این رابطه استفاده می‌شود.

مورد دیگری که باید در رابطه با کارکرد سیستم پنوماتیک در نظر بگیریم مخزن هوا است. با توجه به این‌که هوا، تراکم‌پذیری بسیار بالایی دارد، بدون وجود مخزن هوا و تنها با استفاده از لوله‌ها و اتصال کمپرسور به محرک، کارکرد سیستم، بسیار آهسته خواهد بود. در نتیجه، به مخزنی نیاز داریم تا این هوای فشرده در آن ذخیره و در مواقع لزوم به سیستم وارد شود.

موارد استفاده از پنوماتیک

با اتصال اجزای سیستم پنوماتیک به یکدیگر، ابزارهای کاربردی مختلفی ساخته خواهند شد. هرآن‌چه توسط سیستم‌های الکتریکی و هیدرولیکی انجام می‌شود را می‌توان به کمک سیستم‌های پنوماتیک نیز عملی کرد البته در خصوص این‌که کدامیک‌ از این دو سیستم بهتر عمل می‌کنند در ادامه بحث خواهد شد.

ماشین‌آلات صنعتی نسبت به سایر دستگاه‌ها از پنوماتیک بهره بیشتری می‌برند. همچنین در علم رباتیک برای جابجایی بازوهای ربات‌ها نیز می‌توان از سیستم‌های پنوماتیکی به همراه سیستم‌های الکتریکی و مکانیکی کمک گرفت. در صنایع لبنی برای تهیه شیر دام‌ها از دستگا‌های پنوماتیک استفاده می‌کنند.

در گذشته (قرن نوزدهم میلادی)، سیستم‌های پنوماتیک در بانک‌ها، بیمارستان‌ها و رستوران‌ها جهت انتقال کالاها از طریق لوله‌های هوا مورد استفاده قرار می‌گرفتند.

برای متوقف کردن خودروهای سنگین یا قطارها از ترمزهای بادی بهره می‌گیرند. همچنین، همانطور که در ابتدای متن نیز به آن اشاره شد در برخی سازها مانند «ارگ‌های بزرگ کلیسایی» (Pipe Organ) از پنوماتیک کمک گرفته می‌شد.

پنوماتیک بهتر است یا هیدرولیک

هر دو سیستم پنوماتیکی و هیدرولیکی بمنظور انتقال نیرو خاصه نیروهای رفت و برگشتی مورد استفاده قرار می‌گیرند و بدون نیاز به استفاده از تسمه یا دنده، با فاصله‌ای زیاد از کمپرسور خود، کارکرد مناسبی دارند. همچنین، هر دو سیستم با وجود وزن کم، قدرت بسیار زیادی را فراهم می‌کنند. برای مقایسه این دو سیستم باید عواملی همچون توان تولیدی، دقت، کنترل، سادگی استفاده، ایمنی و شرایط عملیاتی را مد نظر قرار داد.

توان تولیدی

در شرایطی که توان تولیدی متوسط و سرعت بالا نیاز داشته باشیم و در عین حال،‌ دقت نیز اهمیت چندانی نداشته باشد، سیستم‌های پنوماتیک به هیدرولیک ترجیح داده می‌شوند. همچنین در شرایطی که دمای هوا متغیر باشد، در عملکرد سیستم پنوماتیک اختلال ایجاد خواهد شد.

دقت

ماشین‌آلات پنوماتیکی به طور کلی – البته نه همیشه – نسبت به سیستم‌های هیدرولیکی دقت و سرعت پاسخ‌دهی پایین‌تری دارند که علت این امر را به طور عمده باید در تراکم‌پذیری و خواص این گاز به عنوان گاز واقعی (غیرایده‌آل) یا گاز ایده‌آل جستجو کرد. همچنین، دستگاه‌های پنوماتیک، دستگاه‌هایی گران‌قیمت با کارآمدی پایین هستند چراکه انرژی الکتریکی زیادی برای شروع به کار کمپرسور مصرف می‌شود.

کنترل

در مقایسه با موتورهای الکتریکی که دارای چرخ‌دنده‌های سنگین به همراه اینرسی بالا هستند، ابزارهای پنوماتیکی برای شروع و پایان کار به قدرت زیادی نیاز ندارند. از این‌رو، بسته به نوع استفاده، هریک از سیستم‌های پنوماتیکی یا هیدرولیکی مزیت‌های خود را دارند.

سادگی استفاده

ابزارهای پنوماتیکی به طور کلی از نیرو و فشار کمتری بهره می‌گیرند. در نتیجه، ابعاد کوچک‌تر و وزن سبک‌تری خواهند داشت. ابزارهای پنوماتیکی را همچنین می‌توان از پلاستیک‌های سبک تهیه کرد درحالیکه ابزارهای هیدرولیکی باید از قطعات فلزی ساخته شوند تا توانایی تحمل نیروها و فشارهای بیشتر را داشته باشند.

ایمنی

در هریک از این سیستم‌ها احتمال نشت گازها و سیالات وجود دارد. برای آب‌بندی مناسب سیستم‌های هیدرولیکی باید از کاسه‌نمدها و اورینگ‌های مناسب بهره برد. علاوه بر این، با توجه به این که سیالات هیدرولیکی، اشتعال‌پذیر هستند، ایمنی کمتری نسبت به سیستم‌های پنوماتیکی دارند.

شرایط عملیاتی

با توجه به این‌که ماشین‌های هیدرولیکی برای کارکرد خود از روغن استفاده می‌کنند، نیازی به روانکاری مجزا ندارند و کارکرد آن‌ها با صدای کمتری همراه است.
