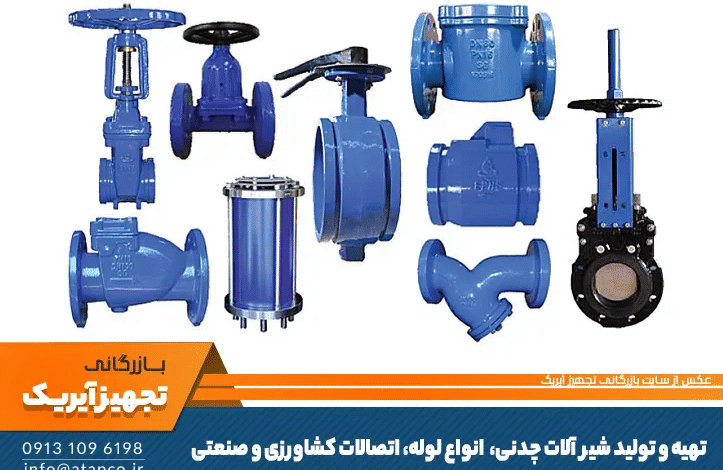

راهنمای جامع نگهداری و افزایش عمر شیرآلات چدنی | آموزش تخصصی و نکات کاربردی
در هر صنعت یا سیستم تاسیساتی که با جریان سیالات سر و کار دارد، یکی از اجزای حیاتی که کمتر به آن توجه میشود، شیرآلات چدنی هستند. این قطعات ظاهراً ساده، در واقع وظیفهی کنترل جریان، فشار و جهت حرکت مایعات یا گازها را بر عهده دارند. اگرچه بسیاری از مهندسان یا تکنسینها هنگام طراحی سیستم روی انتخاب نوع پمپ یا لوله تمرکز میکنند، اما تجربه نشان داده است که دوام و کارایی کل شبکه، تا حد زیادی به سلامت همین شیرها وابسته است.
در نگاه اول شاید نگهداری از شیرهای چدنی مسئلهی پیچیدهای به نظر نرسد، اما در عمل، این قطعات به دلیل تماس مداوم با فشار، دما و مواد شیمیایی، در معرض فرسایش تدریجی قرار دارند. در صورت بیتوجهی، کوچکترین نقص در آببندی یا عملکرد میتواند به نشتی، افت راندمان و حتی توقف کامل سیستم منجر شود.
یکی از دلایلی که شیرآلات چدنی در صنایع مختلف همچنان محبوباند، استحکام بالا و هزینهی تولید مناسب آنهاست. با این حال، چدن در مقایسه با فلزاتی مانند فولاد زنگنزن یا برنج، حساستر به ضربه و خوردگی است. بنابراین اگر اصول نگهداری آن رعایت نشود، عمر مفید این قطعات بهسرعت کاهش پیدا میکند.
در این مقاله، به زبانی ساده و کاربردی یاد میگیریم که چطور شیرهای چدنی را بهدرستی انتخاب، نصب و نگهداری کنیم تا طول عمر آنها چند برابر شود. هدف، ارائهی نکاتی است که هم برای مهندسان و تکنسینها مفید باشد و هم برای مدیران فنی یا حتی افرادی که در واحدهای تاسیساتی فعالیت میکنند.
شناخت چدن و ویژگیهای آن
برای درک درست نگهداری، ابتدا باید با ماهیت مادهای که شیرها از آن ساخته میشوند آشنا شویم.
چدن در واقع آلیاژی از آهن، کربن و سیلیسیم است که بسته به ترکیب دقیق عناصر و نحوهی تولید، انواع مختلفی دارد. سه نوع رایج چدن که در ساخت شیرآلات به کار میرود عبارتاند از:
- چدن خاکستری:
رایجترین نوع چدن است که سطح شکست آن رنگ خاکستری دارد. این نوع، مقاومت فشاری بالایی دارد و در سیستمهایی که فشار و ضربهی ناگهانی وجود ندارد (مثل شبکههای آب شهری) کاربرد فراوانی دارد. تنها ایرادش شکنندگی در برابر ضربه است. - چدن نشکن یا داکتیل:
این نوع به دلیل داشتن ساختار گرافیتی کروی، مقاومت بیشتری در برابر ضربه و تنش دارد. اغلب در صنایع سنگینتر یا خطوطی با فشار بالاتر از آن استفاده میشود. اگر سیستم شما دائماً در معرض تغییرات فشار است، چدن نشکن انتخاب بهتری است. - چدن سفید:
دارای سختی بسیار زیاد و مقاومت بالا در برابر سایش است، اما در مقابل ضربه ضعیفتر عمل میکند. معمولاً در بخشهایی که در تماس مستقیم با مواد ساینده هستند (مثل خطوط دوغاب یا مواد معدنی) از آن استفاده میشود.
در کنار این تفاوتها، باید بدانیم که چدنها در برابر شوک حرارتی و خوردگی شیمیایی حساساند. برای مثال، اگر شیر چدنی را در مسیر سیالی قرار دهید که ناگهان از دمای پایین به دمای بالا تغییر کند، احتمال ترک خوردن یا نشتی وجود دارد.
به همین دلیل، در طراحی سیستمها و انتخاب پوشش داخلی شیر باید نوع سیال، دما و شرایط محیطی بهدقت در نظر گرفته شود.
انتخاب و خرید هوشمندانه شیرآلات چدنی
بیشتر مشکلاتی که بعداً در نگهداری شیرآلات چدنی دیده میشوند، ریشه در انتخاب اشتباه در مرحله خرید دارند. ممکن است شیر از نظر ظاهری کاملاً مناسب به نظر برسد، اما اگر با شرایط کاری سیستم همخوانی نداشته باشد، خیلی زود دچار فرسودگی یا خرابی میشود.
برای انتخاب درست، باید چند فاکتور کلیدی را در نظر بگیریم
۱. نوع سیال عبوری
اولین و مهمترین عامل، نوع مایعی است که از داخل شیر عبور میکند.
- اگر سیال شما آب معمولی است، چدن خاکستری معمولاً کفایت میکند.
- برای سیالات اسیدی یا قلیایی، باید از شیرهایی با پوشش اپوکسی یا شیشهای مقاوم به خوردگی استفاده کنید.
- در سیستمهای دارای ذرات معلق (مثل ماسه یا املاح)، بهتر است از چدن نشکن با پوشش سرامیکی استفاده شود تا در برابر سایش مقاوم بماند.
۲. دما و فشار کاری
هر شیر چدنی دارای کلاس فشاری خاصی است که با عبارتهایی مثل PN10، PN16 یا PN25 نشان داده میشود.
نباید فشاری که در سیستم دارید از این عدد بالاتر برود، چون به مرور باعث ترک یا نشتی خواهد شد.
همچنین اگر دمای سیال بالا باشد، باید به نوع واشرها و پکینگها هم دقت کنید، چون مواد لاستیکی معمولی در دماهای بالا تخریب میشوند.
۳. استانداردهای تولید
هنگام خرید، بررسی کنید که محصول مطابق با استانداردهای معتبر جهانی مثل ISO، DIN یا ASTM ساخته شده باشد.
این استانداردها تضمین میکنند که ضخامت بدنه، کیفیت چدن و مقاومت شیر در شرایط خاص آزمایش شده است.
اگر شیر فاقد مشخصات فنی یا کد استاندارد بود، از خرید آن خودداری کنید.
۴. نوع پوشش محافظ
یکی از عوامل کلیدی افزایش عمر شیر چدنی، پوشش داخلی و خارجی آن است.
رایجترین نوع پوشش، اپوکسی پودری است که در برابر رطوبت و خوردگی بسیار مؤثر عمل میکند.
در محیطهای شیمیایی، پوششهای شیشهای یا سرامیکی نیز به کار میروند که مقاومت بیشتری دارند اما قیمت بالاتری هم دارند.
در هنگام خرید، حتماً از فروشنده بخواهید گواهی کیفیت پوشش را ارائه دهد.
۵. برند و خدمات پس از فروش
شیرآلات چدنی جزو تجهیزاتی هستند که معمولاً سالها در مدار باقی میمانند. پس برند معتبر و دارای خدمات پشتیبانی انتخاب کنید.
وجود قطعات یدکی، دفترچه راهنما و پشتیبانی فنی از طرف تولیدکننده، به شما کمک میکند در آینده هزینههای تعمیر و توقف سیستم را کاهش دهید.
نصب و راهاندازی اصولی
بعد از انتخاب درست، نصب دقیق و استاندارد نقش حیاتی در عملکرد و دوام شیر دارد. بسیاری از خرابیها به دلیل نصب نادرست رخ میدهند. برای نصب شیرهای چدنی، نکات زیر را همیشه به یاد داشته باشید:
۱. آمادهسازی خط لوله
قبل از نصب، لولهها را کاملاً تمیز کنید. وجود برادههای فلزی، گرد و غبار یا باقیماندههای جوشکاری میتواند به سطوح آببندی آسیب بزند.
برای خطوط جدید، توصیه میشود یکبار با هوای فشرده یا آب شستوشو انجام دهید تا مواد زائد خارج شوند.
۲. تراز بودن فلنجها
فلنجهای لوله باید دقیقاً در یک راستا و موازی با فلنج شیر قرار گیرند. اگر ناهممحوری وجود داشته باشد، در هنگام بستن پیچها تنش زیادی به بدنه شیر وارد میشود و در درازمدت ممکن است ترک بخورد.
هیچوقت برای جا انداختن شیر از ضربه یا اهرم استفاده نکنید.
۳. انتخاب گسکت مناسب
واشر یا گسکت رابط بین فلنجها، نقش مهمی در آببندی دارد.
جنس گسکت باید با نوع سیال و دمای کاری سازگار باشد؛ برای آب معمولی EPDM یا لاستیک نئوپرن کافی است، اما برای مواد شیمیایی باید از PTFE یا گرافیت فشرده استفاده شود.
پیچها را بهصورت ضربدری و با آچار گشتاور ببندید تا فشار یکنواخت روی فلنج توزیع شود.
۴. پشتیبانی فیزیکی
شیر چدنی نباید وزن لوله یا اتصالات را تحمل کند. حتماً در دو طرف آن از تکیهگاههای مجزا استفاده کنید تا نیروهای اضافی از بدنه حذف شود.
۵. تست اولیه
پس از نصب، سیستم را با فشار کاری کمتر راهاندازی کنید و نشتیها را بررسی کنید. اگر همهچیز سالم بود، فشار به تدریج تا حد نرمال افزایش داده شود.
اصول نگهداری و بازرسی دورهای شیرآلات چدنی
اگرچه شیرهای چدنی به دوام و استحکام بالا معروفاند، اما مثل هر تجهیز صنعتی دیگری، برای عملکرد طولانیمدت نیاز به نگهداری منظم دارند.
یک برنامهی بازرسی و سرویس دورهای میتونه تفاوت بین یک سیستم پایدار و یک سیستم پرهزینه باشه.
🔸 ۱. بازرسی ظاهری
هرچند وقت یکبار (مثلاً ماهی یکبار)، وضعیت ظاهری شیرها رو بررسی کنید.
به دنبال نشانههایی از زنگزدگی، نشت در اطراف فلنجها، پوسته شدن رنگ یا شکستگی باشید.
اگر پوشش اپوکسی یا رنگ خارجی ترک خورده، اون بخش باید فوراً ترمیم بشه تا از نفوذ رطوبت و زنگزدگی جلوگیری بشه.
🔸 ۲. تست عملکرد باز و بسته شدن
شیرهایی که مدت طولانی در حالت باز یا بسته باقی میمونن، ممکنه گیر کنن.
حداقل هر چند ماه یکبار اونها رو تا نیمه باز و بسته کنید تا حرکت محور نرم و روان باقی بمونه.
اگر احساس کردید شیر سفت شده، از اعمال فشار یا ضربه خودداری کنید و محور رو روغنکاری کنید.
🔸 ۳. روانکاری منظم
برای محور و اجزای متحرک شیرها از گریس مخصوص مقاوم به آب و دما استفاده کنید.
هر نوع گریسی مناسب نیست؛ استفاده از گریس معمولی ممکنه باعث تخریب پکینگها بشه.
در صنایع آب و فاضلاب، از گریسهای پایه سیلیکونی استفاده کنید تا تماس با سیال مشکلی ایجاد نکنه.
🔸 ۴. کنترل فشار و دما
تغییر ناگهانی فشار یا دما بزرگترین دشمن چدن است.
اگر سیستم شما نوسانات شدید دارد، حتماً از شیر اطمینان یا کنترل فشار استفاده کنید تا از شوک حرارتی و مکانیکی جلوگیری شود.
در سیستمهای حرارتی، شیرها را قبل از خاموش یا روشن کردن کامل سیستم، در وضعیت نیمه باز قرار دهید تا شوک دما کمتر شود.
🔸 ۵. بررسی نشتیها
کوچکترین نشتی را جدی بگیرید.
گاهی فقط چند قطره در روز است، اما میتواند نشانهای از آسیب در پکینگ، خوردگی داخلی یا ترک سطحی باشد.
اگر نشتی در ناحیهی اتصال فلنج دیده میشود، احتمالاً گسکت فرسوده است و باید تعویض شود.
🔸 ۶. تمیزکاری و رسوبزدایی
در سیستمهایی که آب سخت یا سیالات حاوی ذرات معلق دارند، به مرور داخل شیر رسوب میگیرد.
برای جلوگیری از کاهش جریان، هر چند وقت یکبار مسیر را با مواد رسوبزدا یا جریان معکوس آب شستوشو دهید.
در صورت نیاز میتوان از فیلترهای توری در مسیر ورودی استفاده کرد.
مشکلات رایج و راهحلهای کاربردی
حتی با بهترین نگهداری هم ممکن است گاهی مشکلاتی پیش بیاید.
شناخت سریع نشانهها و دانستن راهحلهای ساده باعث میشود قبل از اینکه عیب بزرگ شود، مشکل را برطرف کنید.
مشکل ۱: نشتی در محل فلنجها
علت: فرسودگی گسکت، سفت کردن نامناسب پیچها یا ناهمراستایی فلنجها.
راهحل: گسکت را تعویض کنید، پیچها را بهصورت ضربدری سفت کنید و از گشتاورسنج استفاده کنید تا فشار یکنواخت باشد. در صورت تکرار نشتی، تراز بودن فلنجها را بررسی کنید.
مشکل ۲: سختی در باز و بسته شدن
علت: خشک شدن محور، تجمع رسوب یا خوردگی داخلی.
راهحل: محور را با گریس مخصوص روان کنید. در صورت وجود رسوب، مسیر شیر را باز کرده و تمیز کنید. اگر خوردگی شدید است، احتمالاً نیاز به تعویض کامل شیر دارید.
مشکل ۳: خوردگی و زنگزدگی بدنه
علت: آسیبدیدگی پوشش اپوکسی یا تماس با مواد خورنده.
راهحل: سطح را با برس سیمی تمیز کنید، زنگ را بزدایید و مجدداً پوشش ضدزنگ یا اپوکسی بزنید. اگر محیط کاری دائماً خورنده است، از عایقبندی خارجی یا حفاظت کاتدیک استفاده کنید.
مشکل ۴: شکستگی بدنه یا ترک
علت: وارد شدن ضربه در هنگام نصب یا شوک حرارتی در حین کار.
راهحل: از اعمال نیروهای جانبی در هنگام نصب پرهیز کنید و در سیستمهای حرارتی از عایق حرارتی استفاده کنید. در صورت ترک عمیق، معمولاً تعمیر صرفه اقتصادی ندارد و باید تعویض انجام شود.
مشکل ۵: کاهش دبی عبوری یا افت فشار
علت: رسوب داخلی، گیر کردن شیر نیمهباز یا فرسودگی آببندیها.
راهحل: مسیر شیر را شستوشو دهید، اجزای داخلی را بررسی کنید و در صورت لزوم، تعمیر یا تعویض کنید. استفاده از فیلتر پیشخط، عمر مفید شیر را افزایش میدهد.
سؤالات متداول درباره شیرآلات چدنی
عمر مفید شیرآلات چدنی چقدر است؟
بهطور میانگین بین ۱۰ تا ۳۰ سال، بسته به شرایط کاری، نوع سیال، کیفیت نصب و برنامه نگهداری.
اگر پوشش مناسب داشته باشند و بهدرستی سرویس شوند، حتی تا چند دهه هم دوام میآورند.
بهترین پوشش برای جلوگیری از زنگزدگی شیر چدنی چیست؟
بهترین گزینه برای اغلب کاربردها پوشش اپوکسی پودری حرارتی است.
در محیطهای شیمیایی یا خورنده، پوششهای سرامیکی یا شیشهای عملکرد بهتری دارند.
چه تفاوتی بین شیر چدنی خاکستری و نشکن وجود دارد؟
چدن خاکستری مقاومت فشاری خوبی دارد اما شکنندهتر است،
در حالی که چدن نشکن (داکتیل) مقاومت مکانیکی و انعطاف بالاتری دارد و در فشارهای بالاتر توصیه میشود.
در سیستمهایی با نوسان فشار، همیشه از نوع نشکن استفاده کنید.
چگونه میتوان فهمید که شیر چدنی نیاز به تعویض دارد؟
نشانههایی مانند نشتی مکرر، خوردگی شدید، شکستگی در بدنه یا سختی بیش از حد در عملکرد
نشاندهندهی پایان عمر مفید شیر هستند.
در چنین حالتی تعمیر معمولاً صرفه اقتصادی ندارد و تعویض کامل بهتر است.
آیا شیرهای چدنی برای سیالات شیمیایی مناسب هستند؟
در حالت کلی خیر، مگر اینکه با پوشش داخلی مقاوم (مثل اپوکسی یا سرامیک) محافظت شده باشند.
برای سیالات بسیار خورنده بهتر است از جنسهای دیگر مثل استیل ضدزنگ یا برنز استفاده شود.
جمعبندی و توصیههای طلایی برای افزایش عمر شیرآلات چدنی
در پایان، باید به یاد داشته باشیم که دوام و کارایی شیرآلات چدنی نه فقط به کیفیت ساخت آنها، بلکه به نحوهی استفاده و نگهداری بستگی دارد. حتی بهترین برندها هم اگر اصول پایه رعایت نشود، خیلی زود دچار خرابی میشوند.
در مقابل، با چند عادت ساده میتوان عمر این تجهیزات را دو یا حتی سه برابر کرد.
🔸 ۱. همیشه نصب اصولی را جدی بگیرید
هرچقدر هم محصول باکیفیت باشد، نصب نادرست میتواند تمام مزایای آن را از بین ببرد.
فلنجها باید هممحور باشند، گسکت با جنس مناسب انتخاب شود، و شیر تحت فشار وزن لوله قرار نگیرد.
اگر نصب در شرایط سخت یا ارتفاع بالا انجام میشود، از تکنسینهای مجرب استفاده کنید.
🔸 ۲. برنامهی نگهداری منظم داشته باشید
نگهداری شیرها نباید به مواقع خرابی محدود شود.
برای هر خط لوله، یک برنامهی دورهای بازرسی تنظیم کنید که شامل بررسی ظاهری، تست عملکرد، روانکاری و کنترل فشار باشد.
نوشتن گزارش سرویسها به شما کمک میکند متوجه شوید چه زمانی باید قطعاتی مثل پکینگ یا گسکت را تعویض کنید.
🔸 ۳. از محیط اطراف غافل نشوید
گاهی خرابی شیر ناشی از خود سیستم نیست بلکه به شرایط محیطی برمیگردد.
مثلاً در محیطهای مرطوب، خوردگی بدنه تسریع میشود. یا در فضای باز، تابش مستقیم آفتاب باعث پوسته شدن رنگ و کاهش مقاومت سطحی میشود.
اگر شیرها در فضای باز نصب شدهاند، استفاده از پوشش محافظ یا سایهبان را فراموش نکنید.
🔸 ۴. از ابزار مناسب برای باز و بسته کردن استفاده کنید
باز کردن شیر با آچار نامناسب یا ضربه زدن با چکش، میتواند به محور یا بدنه آسیب بزند.
در شیرهای بزرگ صنعتی از دستههای مخصوص با گشتاور کنترلشده استفاده کنید. این کار نهتنها ایمنی را بالا میبرد بلکه عمر قطعات داخلی را هم زیاد میکند.
🔸 ۵. قطعات یدکی باکیفیت تهیه کنید
گاهی وسوسه میشویم از قطعات ارزانتر برای تعمیر استفاده کنیم، اما در مورد شیرهای چدنی این کار اشتباه بزرگی است.
قطعات غیراستاندارد ممکن است ابعاد دقیق نداشته باشند و باعث نشتی یا کاهش فشار شوند.
فقط از قطعات یدکی اصلی یا تاییدشدهی تولیدکننده استفاده کنید.
🔸 ۶. شرایط کاری را پایدار نگه دارید
نوسان زیاد فشار، تغییر دمای ناگهانی یا سیالهای خورنده، دشمن دوام شیر هستند.
اگر چنین شرایطی در سیستم شما وجود دارد، با نصب شیر اطمینان، شیر فشارشکن یا کنترل دما میتوانید عمر تجهیزات را افزایش دهید.
به یاد داشته باشید: ثبات در شرایط کاری یعنی ثبات در عملکرد شیر.
🔸 ۷. آموزش نیروهای فنی
گاهی بیشترین آسیب به تجهیزات زمانی وارد میشود که افراد ناآشنا با سیستم، اقدام به باز یا تعمیر شیر میکنند.
آموزش دورهای پرسنل فنی در زمینهی نصب و نگهداری شیرهای صنعتی، یکی از بهترین سرمایهگذاریها برای هر مجموعه است.
دانش فنی، مهمترین ابزار برای پیشگیری از خرابی است.
