انواع فنداسیون پایه چراغ خیابانی و روش اجرای آن
فهرست مطالب
- مقدمه
- اهمیت فنداسیون در پایههای روشنایی
- عوامل مؤثر در انتخاب نوع فنداسیون
- انواع فنداسیون پایه چراغ خیابانی
- ۴.۱ فنداسیون مستقیم (بتن درجا)
- ۴.۲ فنداسیون مکعبی پیشساخته
- ۴.۳ فنداسیون مهارشده (گایوار)
- ۴.۴ فنداسیون شمعی (پیشمعی)
- ۴.۵ فنداسیون صفحهای (رادیهجنرال)
- ۴.۶ فنداسیون برای زمینهای سست (شناور)
- مراحل اجرای فنداسیون مستقیم (روش معمول)
- محاسبات اولیه و ملاحظات طراحی
- مواد و مصالح مورد نیاز
- الزامات کنترل کیفیت و ایمنی
- نتیجهگیری
۱. مقدمه
پایههای روشنایی معابر و چراغهای خیابانی، سازههایی بلند و اغلب سنگین هستند که در معرض نیروهای مختلفی از جمله باد، زلزله و ضربههای احتمالی قرار دارند. عملکرد اصلی فنداسیون یا پی، انتقال ایمن و توزیع مناسب این بارها از پایه به خاک زیرین است، به گونهای که پایداری کل سازه در طول عمر مفید آن تضمین شود. انتخاب و اجرای صحیح فنداسیون، نقش حیاتی در جلوگیری از کجشدن، نشست نامتقارن و سقوط پایهها ایفا میکند.
۲. اهمیت فنداسیون در پایههای روشنایی
فنداسیون نادرست میتواند به عواقب زیر منجر شود:
- خمش یا واژگونی پایه در اثر نیروی باد.
- نشست غیریکنواخت و ترکخوردگی در اتصالات.
- کاهش عمر مفید سازه و افزایش هزینههای نگهداری.
- خطر سقوط و ایجاد حادثه برای عابران و خودروها.
- تخریب زودرس سیستم روشنایی.
۳. عوامل مؤثر در انتخاب نوع فنداسیون
انتخاب نوع مناسب فنداسیون به عوامل متعددی بستگی دارد:
- ارتفاع و وزن پایه: هرچه پایه بلندتر و سنگینتر باشد، نیاز به فنداسیون قویتر و عمیقتری است.
- بارهای وارده: شامل وزن مرده، نیروی باد ( (F_w) )، و در مناطق لرزهخیز، نیروی زلزله. نیروی باد معمولاً عامل تعیینکننده است و از رابطه زیر قابل محاسبه است: [ F_w = q \cdot C_d \cdot A ] که در آن ( q ) فشار دینامیکی باد، ( C_d ) ضریب درگ (آیرودینامیک) و ( A ) سطح مؤثر در معرض باد است.
- نوع خاک و ظرفیت باربری آن: خاکهای ماسهای متراکم و رس سخت ظرفیت باربری بالاتری نسبت به خاکهای رسی نرم یا خاکهای دستی دارند.
- سطح آبهای زیرزمینی: وجود آب زیرزمینی بالا میتواند بر اجرای پی و انتخاب نوع آن تأثیر بگذارد.
- شرایط محیطی: مناطق یخبندان نیاز به عمق بیشتر برای جلوگیری از اثر یخزدگی دارند.
- ملاحظات اقتصادی و زمانی: پروژههای بزرگ ممکن است استفاده از فنداسیونهای پیشساخته را توجیه کند.
۴. انواع فنداسیون پایه چراغ خیابانی
۴.۱ فنداسیون مستقیم (بتن درجا)
این رایجترین نوع فنداسیون برای پایههای معمولی خیابانی (ارتفاع ۶ تا ۱۲ متر) است. در این روش، چاهی با ابعاد طراحیشده حفر شده و قالببندی میشود. سپس آرماتوربندی (معمولاً یک قفس متشکل از میلگردهای طولی و خاموت) در داخل آن قرار گرفته و بتنریزی انجام میشود. پایه معمولاً به کمک بولتهای اتصال (بیسپلیت) که قبل از بتنریزی در جای خود ثابت شدهاند، به فنداسیون متصل میگردد.
- مزایا: اجرای ساده، تطبیقپذیری با شرایط مختلف خاک، مقاومت و دوام بالا.
- معایب: زمانبر بودن عملیات حفاری و گیرش بتن، نیاز به قالببندی.

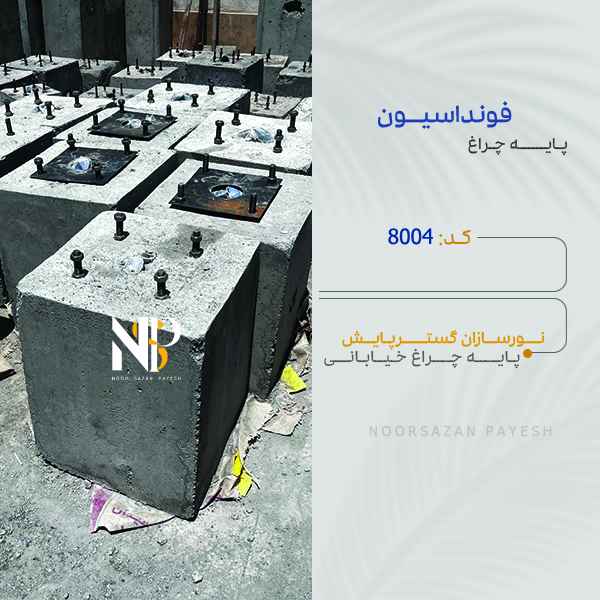

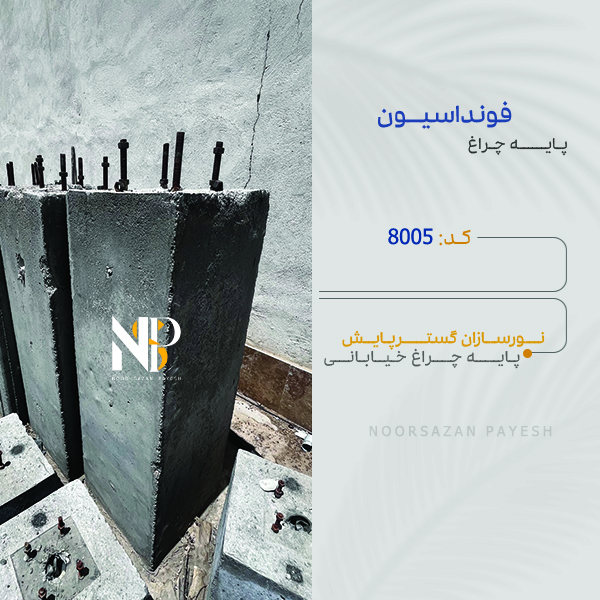

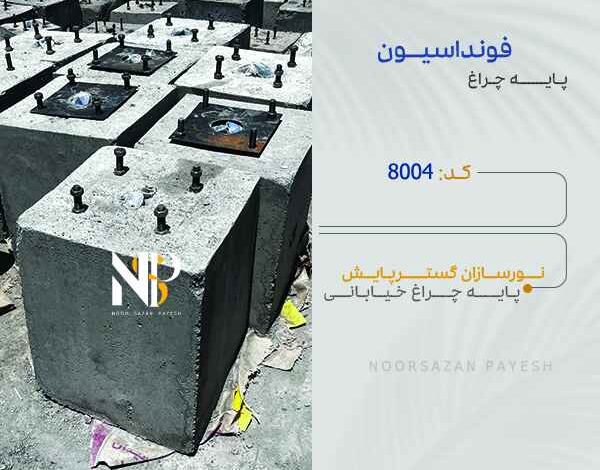

۴.۲ فنداسیون مکعبی پیشساخته
در این روش، بلوکهای بتنی مسلح یا ساده با ابعاد و وزن مشخص در کارخانه تولید و به محل پروژه حمل میشوند. پایه معمولاً به کمک صفحات فلزی و مهار به این بلوک متصل میشود. اغلب برای نصب موقت، مناطق صعبالعبور یا پایههای سبکوزن و کوتاهقد استفاده میگردد.
- مزایا: سرعت اجرای بسیار بالا، عدم نیاز به عملیات خاکی و بتنریزی در محل، قابلیت جابهجایی.
- معایب: ظرفیت باربری محدود، نیاز به ماشینآلات برای جابهجایی، مناسب نبودن برای پایههای بلند و مناطق پرباد.
۴.۳ فنداسیون مهارشده (گایوار)
این سیستم برای پایههای بلند، سبکوزن (مانند پایههای دکلهای روشنایی ورزشگاهها) یا زمینهایی با ظرفیت باربری کم بهکار میرود. در این روش، خود پایه نقش ستون فونداسیون را ایفا کرده و در یک چاله بتنی کوچکتر نصب میشود. پایداری آن توسط چندین کابل مهار (گایوار) که از ارتفاعی از پایه به صفحههای مهار (آنکور) در زمین متصل میشوند، تأمین میگردد.
- مزایا: صرفهجویی در مصرف بتن و خاکبرداری، مناسب برای بارهای واژگونی زیاد.
- معایب: نیاز به فضای بیشتر برای نصب مهارها، احتمال ایجاد مزاحمت برای فضای اطراف، نیاز به بازرسی دورهای کشش کابلها.
۴.۴ فنداسیون شمعی (پیشمعی)
در زمینهای بسیار سست، خاکهای دستی یا زمانی که لایههای مقاوم در عمق زیادی قرار دارند، از شمع (بتنی یا فلزی) استفاده میشود. شمعها بار را از طریق نوک یا اصطکاک جداره به لایههای عمقی و مقاوم خاک منتقل میکنند. سر شمعها توسط یک کلاهک بتنی به یکدیگر متصل و پایه روی آن نصب میشود.
- مزایا: امکان اجرا در زمینهای با ظرفیت باربری بسیار کم، مقاومت بالا.
- معایب: هزینه اجرای بالا، نیاز به تجهیزات خاص برای کوبش یا حفاری شمع.
۴.۵ فنداسیون صفحهای (رادیهجنرال)
برای پایههای بسیار سنگین یا در خاکهایی با ظرفیت باربری بسیار پایین استفاده میشود. در این روش یک دال بتنی مسلح گسترده در سطح وسیعتری از زمین قرار میگیرد تا بار را در مساحت بیشتری پخش کند.
- مزایا: توزیع عالی بار در خاکهای ضعیف.
- معایب: حجم بسیار زیاد مصالح مصرفی (بتن و فولاد)، هزینه بالا، معمولاً برای پایههای معمولی خیابان مقرون بهصرفه نیست.
۴.۶ فنداسیون برای زمینهای سست (شناور)
ایده اصلی در این روش، سبکسازی خاک زیر فنداسیون با استفاده از مصالح سبکوزن (مانند پلیاستایرن منبسط شده/EPS) یا ایجاد یک سیستم عایقبندی در برابر یخزدگی است تا اثرات نامطلوب خاکهای مسئلهدار کاهش یابد.
۵. مراحل اجرای فنداسیون مستقیم (روش معمول)
گام ۱: مطالعات و طراحی: تعیین دقیق نوع خاک، سطح آب، بارهای وارده و طراحی ابعاد، عمق و آرماتورها.
گام ۲: نشانهگذاری و جانمایی: تعیین دقیق محل نصب پایه بر اساس نقشههای اجرایی. گام ۳: گودبرداری: حفر چاه با ابعاد مشخص (معمولاً حداقل عمق ( \frac{1}{6} ) تا ( \frac{1}{8} ) ارتفاع پایه). دیوارههای چاه باید تا زمان بتنریزی پایدار باشند. گام ۴: قراردادن بولتهای اتصال (بیسپلیت): قفسه بولتها (جا بیس پلیتی) با دقت تراز و در ارتفاع صحیح، در مرکز چاه مستقر و بهطور موقت ثابت میشود. گام ۵: آرماتوربندی: قرار دادن قفس آرماتورهای طراحی شده در اطراف قفسه بولتها. رعایت فاصله مناسب (کاور) بین آرماتور و خاک الزامی است. گام ۶: قالببندی: در صورت نیاز (معمولاً در خاکهای ریزشی)، قالب دور چاه قرار میگیرد. گام ۷: بتنریزی: بتن با عیار و مقاومت مشخص (معمولاً C25 یا بالاتر) بهصورت یکپارچه و با تراکم مناسب ریخته میشود. از ویبراتور برای خروج حباب هوا استفاده میگردد. گام ۸: عملآوری بتن: سطح بتن تازه برای جلوگیری از تبخیر سریع آب و کسب مقاومت مطلوب، به مدت حداقل ۷ روز (معمولاً با گونی خیس) مرطوب نگهداشته میشود. گام ۹: نصب پایه: پس از کسب مقاومت کافی بتن (معمولاً ۷۰% مقاومت نهایی)، پایه روی بیسپلیت قرار گرفته و با مهره و واشر محکم میشود.
۶. محاسبات اولیه و ملاحظات طراحی
- عمق یخبندان: در مناطق سردسیر، کف فنداسیون باید حداقل ۲۰ سانتیمتر پایینتر از عمق یخبندان منطقه باشد.
- ضریب اطمینان: طراحی باید با ضریب اطمینان مناسب (معمولاً بین ۱.۵ تا ۳) در برابر واژگونی انجام شود.
- کنترل نشست: نشست مجاز فنداسیون باید مطابق با آییننامه (معمولاً کمتر از ۲۵ میلیمتر) محاسبه و کنترل گردد.
- خوردگی: در محیطهای خورنده (نزدیکی دریا، آلودگی صنعتی)، از بتن با نفوذپذیری کم، پوشش بتنی کافی روی آرماتورها (کاور حداقل ۵۰ میلیمتر) و حتی میلگردهای گالوانیزه یا اپوکسی استفاده میشود.
۷. مواد و مصالح مورد نیاز
- بتن: با مقاومت فشاری مشخصه معمولاً بیش از ۲۵ مگاپاسکال.
- فولاد میلگرد: از نوع AIII (آجدار) با گرید مشخص.
- بولت و مهره اتصال: از جنس فولاد با گرید حداقل ۸.۸، اغلب گالوانیزه گرم.
- بیسپلیت: صفحه فولادی با ضخامت مناسب (معمولاً بیش از ۲۰ میلیمتر).
- مواد عملآوری: گونی، نایلون، یا مواد پوششی شیمیایی.
۸. الزامات کنترل کیفیت و ایمنی
- آزمایشهای خاکشناسی قبل از اجرا.
- کنترل کیفیت مصالح ورودی (سیمان، شن، ماسه، میلگرد).
- کنترل ابعاد چاه، تراز و موقعیت دقیق بولتها قبل از بتنریزی.
- تهیه نمونههای بتن (کوبل) و آزمایش مقاومت فشاری در سنین ۷ و ۲۸ روزه.
- رعایت کامل نکات ایمنی در حین گودبرداری (نصب نرده حفاظ، پوشش مناسب چاه).
- استفاده از تجهیزات حفاظت فردی (کلاه ایمنی، دستکش، کفش ایمنی) توسط پرسنل.
۹. نتیجهگیری
انتخاب و اجرای صحیح فنداسیون پایه چراغ خیابانی، سنگ بنای یک سیستم روشنایی پایدار، ایمن و با دوام است. فنداسیون مستقیم بتن درجا به دلیل مزایای فراوان، رایجترین گزینه است، اما در شرایط خاص خاک یا بارهای ویژه، انواع دیگر فنداسیون مانند مهارشده یا شمعی باید بهکار گرفته شوند. موفقیت در این امر، مستلزم انجام مطالعات ژئوتکنیک دقیق، طراحی صحیح توسط مهندس مجرب و اجرای کنترلشده با رعایت کلیه الزامات فنی و ایمنی است. (جهت خرید و مشاوره رایگان تماس بگیرید)
